Описание опор ОГККЗН

ОГККЗН - опора граненая коническая квартальная наклоняемая с подземной подводкой питания. Это серия стальных опор освещения с возможностью складывания ствола и опускания вершины опоры с установленным светильником до уровня земли. Складывание происходит за счет оригинального силового замка с шарнирным соединением с помощью специального ручного инструмента, в основе которого резьбовая шпилька. Преимущества опор в виде отсутствия необходимости привлечения специальной высотной техники для установки, обслуживания и замены светильников актуальны при освещении территорий и объектов с ограниченным или невозможным доступом такой техники: спортивные площадки с дорогостоящим покрытием, горнолыжные склоны, узкие жилые дворы с плотной застройкой или густой растительностью, промышленные предприятия со сложной технической инфраструктурой и т.п.

см. также квартальные опоры ОГККВ

Конструкция опор ОГККЗН

Ствол опор – восьмигранная коническая стальная двухсекционная фланцевая металлоконструкция. По линии разъема (1,2 от уровня земли) установлен специальный замок с шарнирным элементом для спуска, подъема и фиксации верхней (наклоняемой) секции. В нижней (стационарной) секции расположено ревизионное окно с лючком для размещения электроустановочных компонентов и расключения кабелей (монтажные планки, вводные щитки, автоматы). В основании опоры приварен квадратный фланец для установки на закладную деталь фундамента. Светильники и прожекторы устанавливаются на вершину опоры за счет консольного или прожекторного кронштейна с учетом ограничений по весу и габаритам. Питающий кабель с подземной подводкой проходит внутри опоры. Антикоррозийная защиты выполнена по методу горячего цинкования. Опционально возможно окрашивание опоры в любой цвет.

Установка и обслуживание опор ОГККЗН

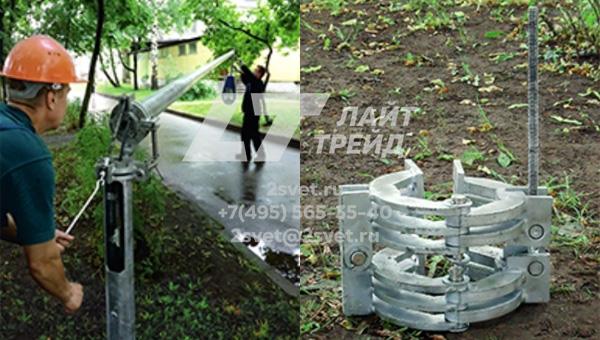

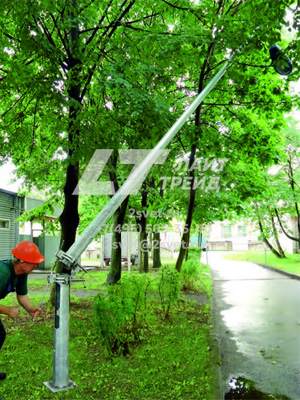

Опора поставляется в разобранном виде, собирается непосредственно перед установкой. Опора устанавливается на предварительно смонтированную в грунте закладную деталь фундамента фланцевым способом с помощью комплекта крепежных метизов. Силовой замок в сложенном состоянии фиксируется резьбовым соединением. Складывание/подъем наклонной части опоры осуществляется с помощью ручного механического инструмента за счет шарнирного элемента и хода резьбы.

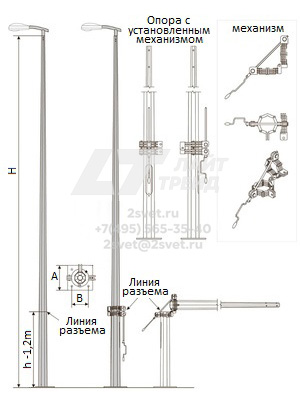

Изображение опор ОГККЗН
