МГФ-СК – мачта освещения со стационарной короной для размещения прожекторов в целях организации освещения больших открытых пространств. Возможно также оснащение мачт молниеприемниками для реализации дополнительной функции молниезащиты. Особенностью этой серии мачт является простота конструкции, а, следовательно, компактность размещения, меньший вес и стоимость. Мачты МГФ-СК предполагают применение автовышек (или другой высотной спецтехники) для установки, обслуживания, замены световых приборов, размещенных на стационарно закреплённой короне (раме). Такие мачты не комплектуются подъемным механизмом, лестницами, ограждениями и другим навесным оборудованием, что позволяет максимально уменьшить диаметр ствола, толщину стенок, а значит вес и цену, разумеется с учетом расчетных нагрузок. Применение мачт МГФ-СК рационально при освещении площадей перед торговыми центрами, стадионами, автостоянок, производственных и складских площадок, спортивных и других объектов, где возможен доступ автовышки. Высота ствола мачт МГФ-СК ограничивается возможностью подъема автовышки (20-25м). Вместе с тем, учитывая значительную разницу в цене, на конкретном объекте применение двух-трех мачт МГФ-СК высотой 20-25 метров может быть дешевле и эффективнее, чем применение одной мачты МГФ-М или МГФ-СР высотой 30-35 метров.
см. также МГФ-СР с лестницами и ограждениями

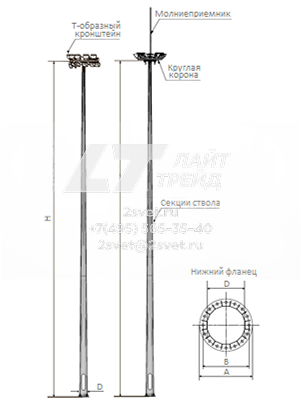

Конструкция мачт МГФ-СК (без лестниц)
Мачты МГФ-СК изготавливаются из листовой стали. Марка стали (СТ3, 09Г2С и др.) подбирается с учетом климатических и других факторов. Стальной лист с помощью пресса сворачивается в многогранные секции конической формы с одним продольным сварным швом. Длина секций может составлять до 11,5 метров. Секции стыкуются методом напряженной посадки. В нижней части ствола предусматривается ревизионное окно с лючком для размещения электроустановочного оборудования (монтажные коробки, автоматы, вводные щитки и т.п.). К основанию мачты приварен круглый фланец для установки на закладную деталь фундамента. На вершине мачты стационарно размещается Т, Х, Н-образный прожекторный кронштейн, круглая или многогранная прожекторная корона, зачастую совмещенная с молниеприемником (1-5м). Кабель прокладывается внутри ствола. Антикоррозийная защита выполнена методом горячего цинкования. Возможно дополнительное окрашивание
Установка мачт МГФ-СК (без лестниц)
Мачта поставляется в разобранном виде, собирается непосредственно на объект перед установкой. Секции стыкуются между собой методом стягивания (возможна поставка монтажного комплекта). Кронштейн (корона) устанавливается на вершину мачты либо фланцевым способом, либо с помощью опорного кольца с заходящей трубой. Мачта устанавливается на предварительно смонтированный железобетонный фундамент с трубчатой или анкерной закладной деталью в основе.
Таблица технических параметров мачт МГФ-СК (без лестниц)*
| Наименование мачты |
H, м |
m, кг |
X |
Y |
Z |
D, мм |
ЗДФ |
Размеры фланца |
| d |
n |
А |
B |
| МГФ-12-СК-ц |
12 |
170 |
до 80 |
до 8 |
I-VII |
190 |
ЗФ-0,159*2,5 |
28 |
4 |
280 |
200 |
| МГФ-13-СК-ц |
13 |
190 |
до 80 |
до 8 |
I-VII |
190 |
ЗФ-0,159*2,5 |
28 |
4 |
280 |
200 |
| МГФ-14-СК-ц |
14 |
290 |
до 100 |
до 8 |
I-VII |
240 |
ЗФ-0,219*2,5 |
32 |
4 |
400 |
300 |
| МГФ-15-СК-ц |
15 |
310 |
до 100 |
до 8 |
I-VII |
240 |
ЗФ-0,219*2,5 |
32 |
4 |
400 |
300 |
| МГФ-16-СК-ц |
16 |
360 |
до 120 |
до 8 |
I-VII |
280 |
ЗФ-0,219*2,5 |
34 |
4 |
400 |
300 |
| МГФ-17-СК-ц |
17 |
370 |
до 120 |
до 8 |
I-VII |
280 |
ЗФ-0,219*2,5 |
34 |
4 |
400 |
300 |
| МГФ-18-СК-ц |
18 |
390 |
до 120 |
до 8 |
I-VII |
320 |
ЗА-30/12/Д540-0,94хц |
30 |
12 |
640 |
540 |
| МГФ-19-СК-ц |
19 |
420 |
до 120 |
до 8 |
I-VII |
320 |
ЗА-30/12/Д540-0,94хц |
30 |
12 |
640 |
540 |
| МГФ-20-СК-ц |
20 |
470 |
до 160 |
до 8 |
I-VII |
350 |
ЗА-30/12/Д540-0,94хц |
30 |
12 |
640 |
540 |
| МГФ-21-СК-ц |
21 |
470 |
до 160 |
до 8 |
I-VII |
350 |
ЗА-30/12/Д540-0,94хц |
30 |
12 |
640 |
540 |
| МГФ-22-СК-ц |
22 |
470 |
до 160 |
до 8 |
I-VII |
370 |
ЗА-30/12/Д540-0,94хц |
30 |
12 |
640 |
540 |
| МГФ-23-СК-ц |
23 |
490 |
до 160 |
до 8 |
I-VII |
370 |
ЗA-З0/18/Д540-0,94xц |
30 |
18 |
640 |
540 |
| МГФ-24-СК-ц |
24 |
490 |
до 160 |
до 8 |
I-VII |
370 |
ЗA-З0/18/Д540-0,94xц |
30 |
18 |
640 |
540 |
| МГФ-25-СК-ц |
25 |
490 |
до 160 |
до 8 |
I-VII |
370 |
ЗA-З0/18/Д540-0,94xц |
30 |
18 |
640 |
540 |
______
*параметры указаны условно, определяются в ходе проектоного расчета
L - высота мачты от уровня земли до вершины;
m - масса ствола мачты;
X - максимальный вес устанавливаемого оборудования, кг;
Y - ветровой район эксплуатации;
Z - количество осветительных приборов на короне, шт.;
Dв- верхний диаметр;
Dн - нижний диаметр;
d - диаметр отверстия во фланце под анкерный болт;
n - количество отверстий под анкерные болты;
А - размер фланца;
Б - расстояние между анкерными болтами.

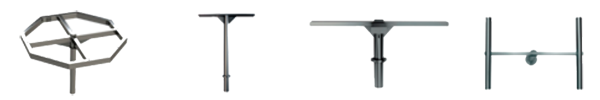

Типы кронштейнов мачт МГФ-СК
Пример использования мачт МГФ-СК
|
