МГФ-40-М мачта с мобильной короной высотой 40 метров

Главная > Продукция > Опоры и мачты освещения > МГФ-М > МГФ-40-М(X)-YZ-ц

Технические характеристики* МГФ-40-М:

Высота опоры, м: 40
Материал: листовая сталь ГОСТ 27772-88
Количество секций: 4
Тип мачты: граненая, коническая, четырехсекционная, с мобильной короной
Тип покрытия: горячее цинкование ГОСТ 9.407-89
Размер основания, мм: 780
Размер вершины, мм: 230
Параметры фланца, мм: Ø1030, м.ц. 900, 20 отв. Х Ø36
Грузоподъемность, кг: 500, 800 (до 12 ОП)
Тип закладного элемента: ЗА-36/20/Д900-1,3-хц
Климатический район по ГОСТ 16350: II4...II11
Ветровой район по СП 20.13330.2011: до V и выше
Внешняя среда по степени агрессивного воздействия по СНиП 2.03.11: слабоагрессивная

*Расчет параметров мачт производится индивидуально. Производитель вправе вносить изменения в конструктив мачт, не влияющие на функциональные характеристики

Применение: освещение больших открытых пространств, территорий и объектов

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание мачт МГФ-40-М:

MГФ-40-M(X)-YZ-ц - мачта с мобильной короной высотой 40 метров. Это внушительная и технологичная металлоконструкция с огромным потенциалом применения для освещения больших открытых территорий и пространств. Мощные прожекторы, размещенные на такой высоте, позволят обеспечить оптимальное светораспределение с точки зрения равномерности и освещенности объектов. Механизм спуска и подъема мобильной короны позволит обходиться без испольщования специальной высотной техники при обслуживании световых приборов. А это означает колоссальную экономию за счет снижения эксплуатационных затрат. Мачты MГФ-40 станут отличным решением для освещения крупных международных аэропортов, спортивных объектов, больших автостоянок перед торговыми центрами и т.п.

Конструкция мачт МГФ-40-М:

Конструкция мачты, состав и параметры секций, параметры стали, комплектация оборудованием определяется индивидуально при заказе исходя из условий эксплуатации, особенностей грунтов, нагрузок и других особенностей, отраженных в результатах проектирования. Табличные данные - типовые решения. Ствол мачты состоит из четырех секций. Секции – конические многогранные металлоконструкции, изготавливаемые из листовой стали методом гибки и сварки. Поверхность мачты защищается от коррозии методом горячего цинкования, может быть дополнительно окрашена. На вершине мачты устанавливается оголовок со спускаемой короной, предназначенной для установки световых приборов. Спуск и подъем короны осуществляется за счет лебедки и электрооборудования, размещенных в нижней части опоры в специальной нише с открывающейся дверцей. Кабель и тросы проходят внутри полого ствола мачты. В нижней части мачты имеется подпятник – фланец для крепления к предварительно смонтированному железобетонному фундаменту с анкерной закладной деталью.

Установка и обслуживани мачт МГФ-40-М:

Установка мачт производится с помощью монтажного комплекта (козлы, лебедка, стропы), высотной спецтехники (автокрана) в соответствии с прилагаемой инструкцией. Обслуживание мачты производится с мощью эксплуатационного комплекта (дрель, муфты и др.) в соответствии с инструкцией.

Таблица модификаций мачт с мобильной короной МГФ40-М:

Наименование мачты	L, м	m, кг	X	Y	Z	Размеры ствола		Нагрузки на фундаменнт
						Dв, мм	Dн, мм	M MAX, тм	Q MAX, т	N, т
МГФ-40-М(X)-YZ-ц	40	2837	500/800	6-12	до IV	230	780	75,8	2,82	3,46
		3494			V-VII			117,3	4,29	4,45

______
L - высота мачты от уровня земли до вершины;
m - масса мачты;
X - грузоподъемность механического привода (250, 500, 800 кг);
Y - количество осветительных приборов на короне;
Z - ветровой район эксплуатации;
Dв- верхний диаметр;
Dн - нижний диаметр;
d - диаметр отверстия во фланце под анкерный болт;
n - количество отверстий под анкерные болты;
А - размер фланца;
Б - расстояние между анкерными болтами.

Пример использования мачт МГФ-40-М:

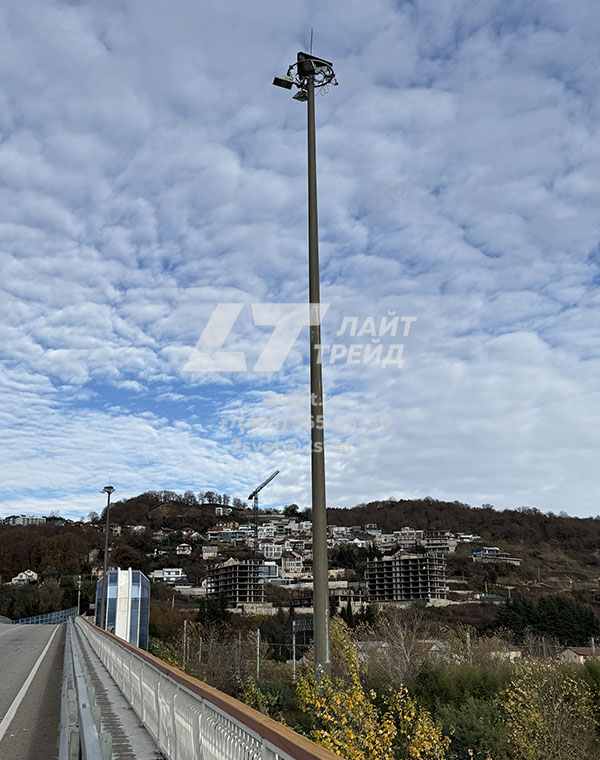

Пример использования мачт МГФ-40-М

Мачты с мобильной короной МГФ-40-М(250)-III-3-ц применяется для освещения эстакады участка дорожной сети. Эстакада проходит над железнодорожными путями. 3 прожектора с газоразрядными лампами и выносными блоками ПРА размещены в направлении дорожного полоса и эффективно освещают 4 полосы автомобильных дорог, а также пешеходную дорожку с ограждением. На вершине мачты размещен молниеприемник для защиты электрооборудования мачты от негативных последствий, вызванных возможным попаданием молний.
