МГФ-50-М мачта с мобильной короной высотой 50 метров

Главная > Продукция > Опоры и мачты освещения > МГФ-М > МГФ-50-М(X)-YZ-ц

Технические характеристики* МГФ-50-М:

Высота опоры, м: 50
Материал: листовая сталь ГОСТ 27772-88
Количество секций: 5
Тип мачты: граненая, коническая, пятисекционная, с мобильной короной
Тип покрытия: горячее цинкование ГОСТ 9.507-89
Размер основания, мм: 780
Размер вершины, мм: 230
Параметры фланца, мм: Ø1030, м.ц. 900, 24 отв. Х Ø36
Грузоподъемность, кг: 500, 800 (до 12 ОП)
Тип закладного элемента: ЗА-36/24/Д900-1,3-хц
Климатический район по ГОСТ 16350: II4...II11
Ветровой район по СП 20.13330.2011: до V и выше
Внешняя среда по степени агрессивного воздействия по СНиП 2.03.11: слабоагрессивная

*Расчет параметров мачт производится индивидуально. Производитель вправе вносить изменения в конструктив мачт, не влияющие на функциональные характеристики

Применение: освещение больших открытых пространств, территорий и объектов

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание мачт МГФ-50-М:

MГФ-50-M(X)-YZ-ц - мачта с мобильной короной высотой 50 метров. Это самая высокая металлоконструкция в линейке типовых модификаций мачт с мобильной короной. Их применение целесообразно для освещения особо крупных территорий и объектов, где важна максимальная равномерность освещения больших площадей с минимально возможной установкой световых точек. Другими словами, одна мачта MГФ-50-M способна заменить собой 3-5 мачт меньшей высоты или несколько десятков опор освещения. В этой связи особенно ценной становится возможность обслуживания размещенных на такой мачте прожекторов с земли без необходимости подъема людей на столь большую высоту за счет механизма спуска и подъема мобильной короны. Мачта MГФ-50-M также может быть использована для размещения молниеотводных шпилей, выполняя функцию молниеотвода, обеспечивающего эффективную молниезащиту огромной территории.

Конструкция мачт МГФ-50-М:

Конструкция мачты, состав и параметры секций, параметры стали, комплектация оборудованием определяется индивидуально при заказе исходя из условий эксплуатации, особенностей грунтов, нагрузок и других особенностей, отраженных в результатах проектирования. Табличные данные - типовые решения. Ствол мачты состоит из четырех секций. Секции – конические многогранные металлоконструкции, изготавливаемые из листовой стали методом гибки и сварки. Поверхность мачты защищается от коррозии методом горячего цинкования, может быть дополнительно окрашена. На вершине мачты устанавливается оголовок со спускаемой короной, предназначенной для установки световых приборов. Спуск и подъем короны осуществляется за счет лебедки и электрооборудования, размещенных в нижней части опоры в специальной нише с открывающейся дверцей. Кабель и тросы проходят внутри полого ствола мачты. В нижней части мачты имеется подпятник – фланец для крепления к предварительно смонтированному железобетонному фундаменту с анкерной закладной деталью.

Установка и обслуживани мачт МГФ-50-М:

Установка мачт производится с помощью монтажного комплекта (козлы, лебедка, стропы), высотной спецтехники (автокрана) в соответствии с прилагаемой инструкцией. Обслуживание мачты производится с мощью эксплуатационного комплекта (дрель, муфты и др.) в соответствии с инструкцией.

Таблица модификаций мачт с мобильной короной МГФ50-М:

Наименование мачты	L, м	m, кг	X	Y	Z	Размеры ствола		Нагрузки на фундаменнт
						Dв, мм	Dн, мм	M MAX, тм	Q MAX, т	N, т
МГФ-50-М(X)-YZ-ц	50	5510	500/800	6-12	до IV	230	780	97,8	3,02	6,3
		6580			V-VII			150,5	4,55	7,6

______
L - высота мачты от уровня земли до вершины;
m - масса мачты;
X - грузоподъемность механического привода (250, 500, 800 кг);
Y - количество осветительных приборов на короне;
Z - ветровой район эксплуатации;
Dв- верхний диаметр;
Dн - нижний диаметр;
d - диаметр отверстия во фланце под анкерный болт;
n - количество отверстий под анкерные болты;
А - размер фланца;
Б - расстояние между анкерными болтами.

Пример использования мачт МГФ-50-М:

Пример использования мачт МГФ-40-М

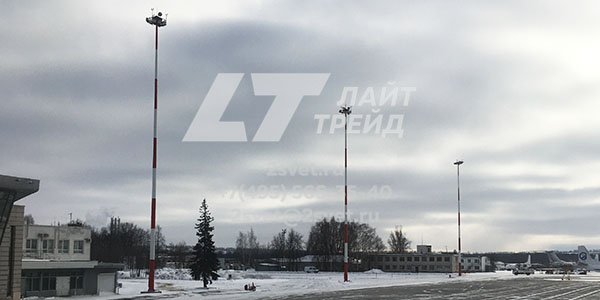

Мачты с мобильной короной МГФ-50-М(500)-III-8-цл применяется для освещения аэропорта. 8 светодиодных прожекторов размещены по кругу короны, обеспечивая равномерное заливающее освещение необходимых зон. Комплектация мачты соответствует требованиям рекомендаций по эксплуатации гражданских аэродромов (РЭГА): дневная красно-белая маркировка и заградительные огни (ЗОМ). Также на короне закреплено радиооборудование для реализации функции местной связи.
