МОГК-10: молниеотвод на базе опоры ОГК высотой 10м

Главная > Продукция > Опоры и мачты освещения > Молниеотводы > МОГК - молниеотвод на базе опор ОГК > МОГК-10

Технические характеристики* МОГК-10:

Общая высота молниеотвода, м: 10
Высота опоры, м: 7
Высота шпиля (молниеприемника), м: 3
Вес молниеотвода, кг: 96
Материал: листовая сталь ГОСТ 27772-88, трубный прокат
Толщина стенки, мм: 3
Тип покрытия: горячее цинкование ГОСТ 9.307-89
Размер основания, мм: 133
Параметры фланца, мм: 220х220, м.ц. 150, 4 отв. Х Ø25, толщ. 10
Климатический район (макс.) ГОСТ 16350-80: II
Ветровой район (макс.) СНиП 2.01.07-85: VII
Посадочное место под шпиль-надставку: Ф2-48/75мм, Ф3-57/75мм

*Производитель вправе вносить изменения в конструктив опор, не влияющие на функциональные характеристики

Применение: применяется в качестве отдельностоящего стержневого молниеотвода для защиты территорий и объектов от прямого попадания разряда молнии

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание МОГК-10

МОГК 10 – молниеотвод на базе граненой конической опоры высотой 10 метров. Это сборная металлоконструкция, предназначенная для защиты объектов от негативных последствий, вызываемых попаданием молний. Эффективная молниезащита обеспечивается за счет перехвата разряда молнии непосредственно молниеприемником и отвода его в землю. Значительная высота молниеотвода МОГК-10 создает внушительную зону молниезащиты, способную охватить множество объектов, располагаемых на данной территории. МОГК-10 успешно применяются на АЗС, открытых складах, вблизи производственных ангаров, малоэтажных корпусов и зданий и т.п. При этом МОГК-10 занимает минимум полезной площади территории благодаря компактным размерам и простой установке. МОГК-10 можно использовать и для размещения консольных светильников путем комбинирования шпиля-надставки с осветительным кронштейном.

Конструкция МОГК-10:

Комплект молниеотвода МОГК-10 состоит из несиловой граненой опоры (основание молниеотвода), шпиля-надставки (молниеприемник - изготавливается из трубного проката и арматуры), закладной детали фундамента (трубчатая или анкерная закладная деталь), крепежных элементов (болты, шайбы, гайки, гроверы). Молниеотводы серии МОГК подлежат обязательной антикоррозийной обработке методом горячего цинкования, могут быть дополнительно покрашены (МОГК-10 г.ц.+п.о.).

Установка МОГК-10:

Установка производится на предварительно смонтированный железобетонный фундамент, соединенный с контуром заземления, в соответствии с требованиями Инструкции по устройству молниезащиты зданий и сооружений РД 34.21.122-87.

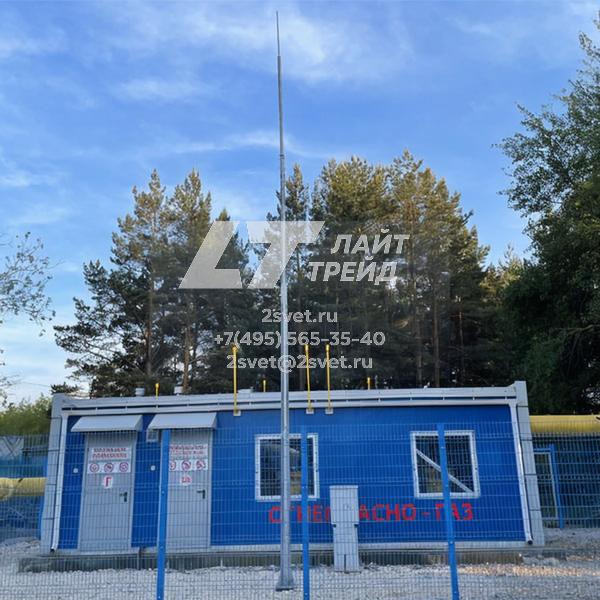

Пример использования молниеотвода МОГК-10

Молниеотвод МОГК10
