МОГК-11: молниеотвод на базе опоры ОГК высотой 11м

Главная > Продукция > Опоры и мачты освещения > Молниеотводы > МОГК - молниеотвод на базе опор ОГК > МОГК-11

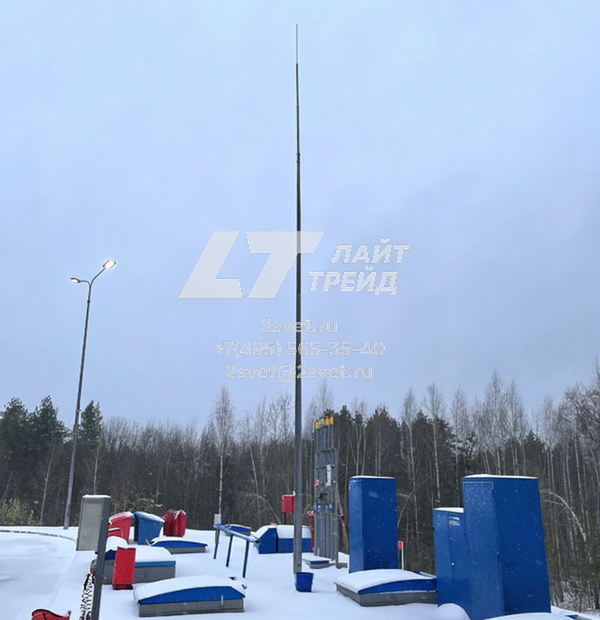

Молниеотвод МОГК11

Технические характеристики* МОГК-11:

Общая высота молниеотвода, м: 11
Высота опоры, м: 8
Высота шпиля (молниеприемника), м: 3
Вес молниеотвода, кг: 110
Материал: листовая сталь ГОСТ 27772-88, трубный прокат
Толщина стенки, мм: 4
Тип покрытия: горячее цинкование ГОСТ 9.307-89
Размер основания, мм: 145
Параметры фланца, мм: 250х250, м.ц. 180, 4 отв. Х Ø25, толщ. 14
Климатический район (макс.) ГОСТ 16350-80: II
Ветровой район (макс.) СНиП 2.01.07-85: VII
Посадочное место под шпиль-надставку: Ф2-48/75мм, Ф3-57/75мм

*Производитель вправе вносить изменения в конструктив опор, не влияющие на функциональные характеристики

Применение: применяется в качестве отдельностоящего стержневого молниеотвода для защиты территорий и объектов от прямого попадания разряда молнии

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание МОГК-11

МОГК 11 – молниеотвод на базе граненой конической опоры высотой 11 метров. Это стальная сборная конструкция, призванная принимать удар молний непосредственно на себя и отводить его в землю. МОГК устанавливаются вблизи объектов, которые необходимо защитить от негативных последствий попадания разряда молний: АЗС, открытые и закрытые склады с легко воспламеняемыми и взрывчатыми материалами, производственные цеха и ангары, корпуса для размещения людей и т.п. Основные преимущества молниеотводов МОГК-11 – это компактные размеры и малый вес, обеспечивающие беспроблемную транспортировку и установку, длительный срок службы и безупречный внешний вид, обеспечиваемый антикоррозийной обработкой методом горячего цинкования.

Конструкция МОГК-11:

Комплект молниеотвода МОГК-11 состоит из несиловой граненой опоры (основание молниеотвода), шпиля-надставки (молниеприемник - изготавливается из трубного проката и арматуры), закладной детали фундамента (трубчатая или анкерная закладная деталь), крепежных элементов (болты, шайбы, гайки, гроверы). Молниеотводы серии МОГК подлежат обязательной антикоррозийной обработке методом горячего цинкования, могут быть дополнительно покрашены.

Установка МОГК-11:

Установка производится на предварительно смонтированный железобетонный фундамент, соединенный с контуром заземления, в соответствии с требованиями  Инструкции по устройству молниезащиты зданий и сооружений РД 34.21.122-87.
