Молниеотвод МОГК12

Технические характеристики* МОГК-12:

Общая высота молниеотвода, м: 12
Высота опоры, м: 9
Высота шпиля (молниеприемника), м: 3
Вес молниеотвода, кг: 124
Материал: листовая сталь ГОСТ 27772-88, трубный прокат
Толщина стенки, мм: 4
Тип покрытия: горячее цинкование ГОСТ 9.307-89
Размер основания, мм: 161
Параметры фланца, мм: 250х250, м.ц. 180, 4 отв. Х Ø25, толщ. 14
Климатический район (макс.) ГОСТ 16350-80: II
Ветровой район (макс.) СНиП 2.01.07-85: VII
Посадочное место под шпиль-надставку: Ф2-48/75мм, Ф3-57/75мм

*Производитель вправе вносить изменения в конструктив опор, не влияющие на функциональные характеристики

Применение: применяется в качестве отдельностоящего стержневого молниеотвода для защиты территорий и объектов от прямого попадания разряда молнии

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание МОГК-12

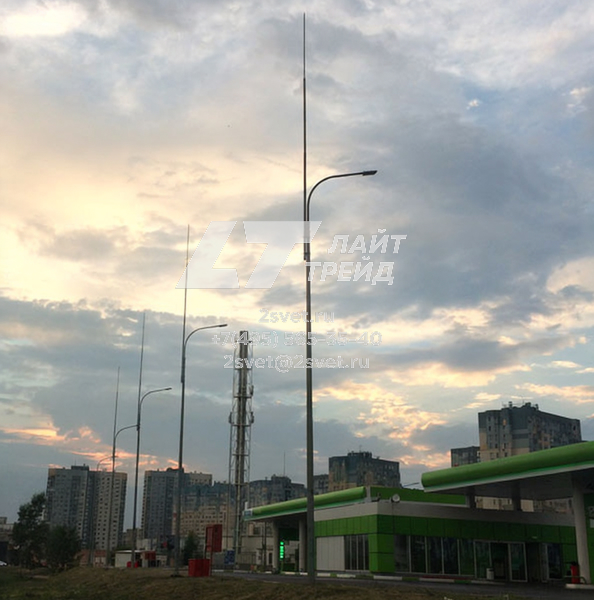

МОГК-12 – молниеотвод на базе граненой конической опоры высотой 12 метров. МОГК-12 применяется при устройстве молниезащиты зданий, сооружений и промышленных коммуникаций от прямых ударов тока, в том числе может быть задействован в системе тросовых молниеотводов. Главное преимущество отдельностоящего молниеотвода заключается в том, что путь прохождения тока от молнии не имеет контакта с защищаемым объектом, чем существенно повышается эффективность молниезащиты. Кроме того, за счет минимального использования в системе защиты токоотводов и заземлителей уменьшается бюджет, требуемый для устройства системы молниезащиты. В ряде случаев молниеотвод МОГК-12 может быть использован для размещения дополнительного оборудования. Это могут быть,  например, кронштейны с осветительными приборами и т.п. Такие МОГК-12, совмещенные с осветительными приборами  успешно применяются на автозаправочных станциях

Конструкция МОГК-12:

Комплект молниеотвода МОГК-12 состоит из несиловой граненой опоры (основание молниеотвода), шпиля-надставки (молниеприемник - изготавливается из трубного проката и арматуры), закладной детали фундамента (трубчатая или анкерная закладная деталь), крепежных элементов (болты, шайбы, гайки, гроверы). Молниеотводы серии МОГК подлежат обязательной антикоррозийной обработке методом горячего цинкования, могут быть дополнительно покрашены.

Установка МОГК-12:

Установка производится на предварительно смонтированный железобетонный фундамент, соединенный с контуром заземления, в соответствии с требованиями  Инструкции по устройству молниезащиты зданий и сооружений РД 34.21.122-87.
