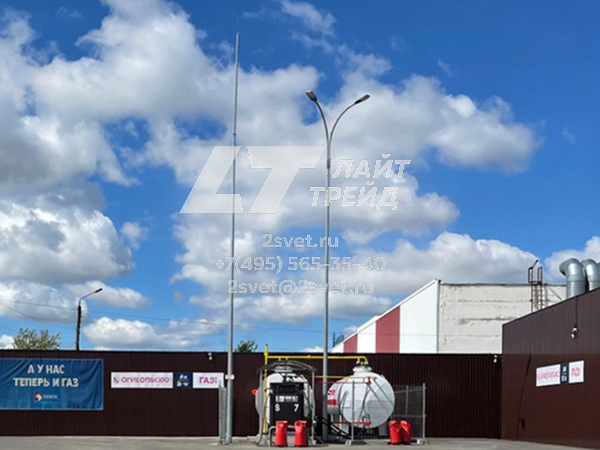

Молниеотвод МОГК14

Технические характеристики* МОГК-14:

Общая высота молниеотвода, м: 14
Высота опоры, м: 10
Высота шпиля (молниеприемника), м: 4
Вес молниеотвода, кг: 146
Материал: листовая сталь ГОСТ 27772-88, трубный прокат
Толщина стенки, мм: 4
Тип покрытия: горячее цинкование ГОСТ 9.307-89
Размер основания, мм: 171
Параметры фланца, мм: 250х250, м.ц. 180, 4 отв. Х Ø25, толщ. 14
Климатический район (макс.) ГОСТ 16350-80: II
Ветровой район (макс.) СНиП 2.01.07-85: VII
Посадочное место под шпиль-надставку: Ф2-48/75мм, Ф3-57/75мм

*Производитель вправе вносить изменения в конструктив опор, не влияющие на функциональные характеристики

Применение: применяется в качестве отдельностоящего стержневого молниеотвода для защиты территорий и объектов от прямого попадания разряда молнии

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание МОГК-14

МОГК 14 – молниеотвод на базе граненой конической опоры высотой 14 метров. Это отдельно стоящая сборная металлоконструкция, предназначенная для защиты территорий и объектов от негативного воздействия электрического тока при попадании молний. Молниеотвод легко собирается и занимает минимум пространства на объекте. Допускается варьирование длин опоры-основания и шпиля-надставки, а также совмещение шпиля с осветительным кронштейном для консольных светильников. МОГК-14 широко применяются для обеспечения молниезащиты АЗС, производственных и складских помещений в сфере деревообработки, лакокрасочной промышленности, территорий санаториев, детских оздоровительных лагерей и т.п.

Конструкция МОГК-14:

Комплект молниеотвода МОГК-14 состоит из несиловой граненой опоры (основание молниеотвода), шпиля-надставки (молниеприемник - изготавливается из трубного проката и арматуры), закладной детали фундамента (трубчатая или анкерная закладная деталь), крепежных элементов (болты, шайбы, гайки, гроверы). Молниеотводы серии МОГК подлежат обязательной антикоррозийной обработке методом горячего цинкования, могут быть дополнительно покрашены.

Установка МОГК-14:

Установка производится на предварительно смонтированный железобетонный фундамент, соединенный с контуром заземления, в соответствии с требованиями  Инструкции по устройству молниезащиты зданий и сооружений РД 34.21.122-87.
