МОГК-19: молниеотвод на базе многогранной мачты высотой 19м

Главная > Продукция > Опоры и мачты освещения > Молниеотводы > МОГК - молниеотводы на базе многогранных мачт> МОГК-19

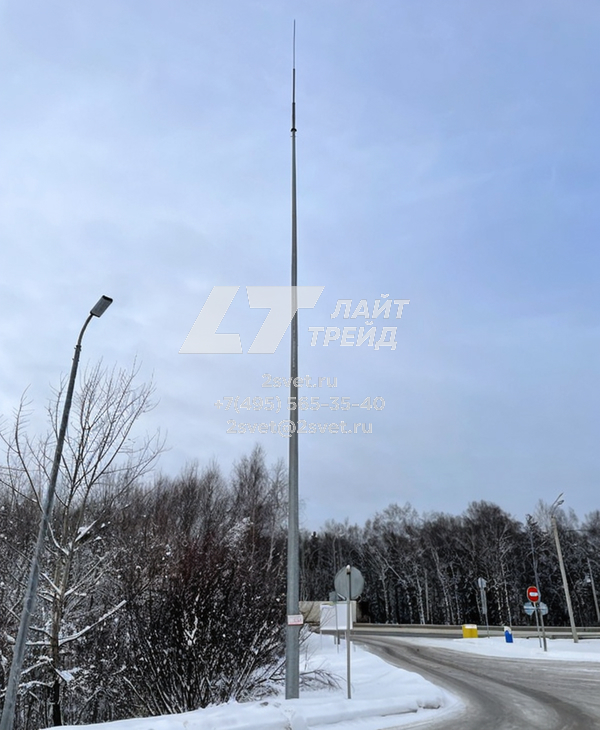

Молниеотвод МОГК19

Технические характеристики* МОГК-19:

Общая высота молниеотвода, м: 19
Высота мачты, м: 16
Высота шпиля (молниеприемника), м: 3
Вес молниеотвода, кг: в соотвествии с проектом
Материал: листовая сталь, трубный прокат
Толщина стенки, мм: в соотвествии с проектом
Тип покрытия: горячее цинкование ГОСТ 9.307-89, опционально лакокрасочное покрытие
Размер основания, мм: в соотвествии с проектом
Параметры фланца, мм: в соотвествии с проектом
Климатический район (макс.) ГОСТ 16350-80: II
Ветровой район (макс.) СНиП 2.01.07-85: I-VII
Посадочное место под шпиль-надставку: в соотвествии с проектом

*Производитель вправе вносить изменения в конструктив опор, не влияющие на функциональные характеристики

Применение: применяется в качестве отдельностоящего стержневого молниеотвода для защиты больших открытых территорий и объектов от прямого попадания разряда молнии

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание МОГК-19

МОГК-19  - молниеотвод высотой 19м на базе граненой мачты освещения. Это составная металлоконструкция, предназначенная для защиты территорий и объектов от попадания разрядов молний за счет непосредственного приема электрического разряда на себя и отвода его в землю. Типовой молниеприемник размещается на двухсекционной мачте освещения, имеющей полую восьмигранную форму. Это обеспечивает необходимую устойчивость конструкции, удобство при монтаже, а также уменьшает общий вес молниеотвода. Важнейшим преимуществом молниеотводов серии МОГК также является компактность размещения на объекте, что позволяет максимально эффективно использовать территорию. МОГК-19 широко применяются в нефте-газовой отрасли, на АЗС, открытых складах и других подобных объектах.

Конструкция МОГК-19:

Молниеотводная мачта МОГК-19 комплектуется на основе двухсекционной многогранной мачты. Нижняя секция имеет круглый фланец с отверстиями для фиксации к закладному железобетонному фундаменту. Верхняя секция имеет посадочное место для установки и фиксации молниеприемника – шпиля-надставки, изготовленного из стального трубного проката и стержня. Марка стали, толщина листа, диаметр основания и другие параметры молниеотводов МОГК подбираются в соответствии с климатическими особенностями местности, ветровой зоной и другими условиями эксплуатации.

Установка МОГК-19:

Параметры фундамента для установки молниеотводов МОГК (марка стали, количество и толщина анкерных шпилек, диаметр кондукторных колец и др.) определяются в соответствии с проектом фундамента с учетом особенностей грунтов и климатических особенностей местности. Установка МОГК-19 производится на предварительно смонтированный железобетонный фундамент, соединённый с контуром заземления, в соответствии c требованиями  Инструкции по устройству молниезащиты зданий и сооружений PД З4.21.122-87. Молниеотводная мачта МОГК-19 собирается на земле. Секции стыкуются между собой путем посадки верхней на нижнюю и стягивания. Молниеотводный шпиль фиксируется за счет фланцевого соединения. Собранная мачта с помощью крана и страховочных тросов устанавливается на анкерные болты фундамента, выравнивается и фиксируется с помощью метизов.
