МОГК-22: молниеотвод на базе многогранной мачты высотой 22м

Главная > Продукция > Опоры и мачты освещения > Молниеотводы > МОГК - молниеотводы на базе многогранных мачт> МОГК-22

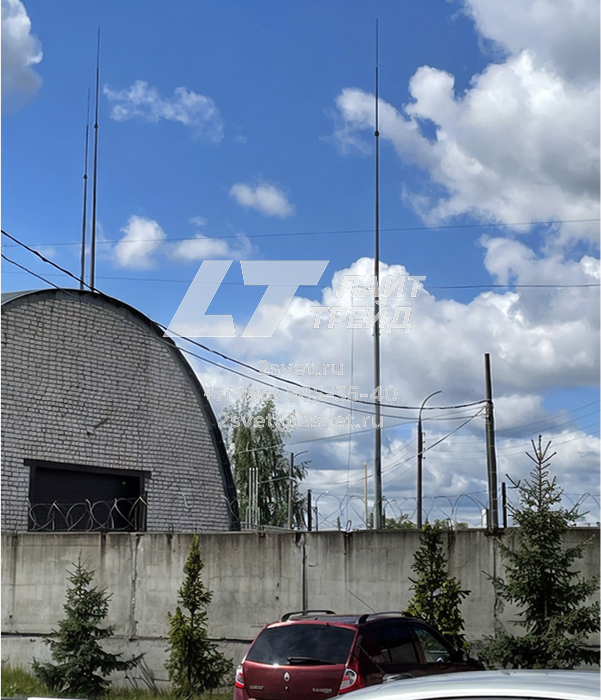

Молниеотвод МОГК22

Технические характеристики* МОГК-22:

Общая высота молниеотвода, м: 22
Высота мачты, м: 16
Высота шпиля (молниеприемника), м: 6
Вес молниеотвода, кг: в соотвествии с проектом
Материал: листовая сталь, трубный прокат
Толщина стенки, мм: в соотвествии с проектом
Тип покрытия: горячее цинкование ГОСТ 9.307-89, опционально лакокрасочное покрытие
Размер основания, мм: в соотвествии с проектом
Параметры фланца, мм: в соотвествии с проектом
Климатический район (макс.) ГОСТ 16350-80: II
Ветровой район (макс.) СНиП 2.01.07-85: I-VII
Посадочное место под шпиль-надставку: в соотвествии с проектом

*Производитель вправе вносить изменения в конструктив опор, не влияющие на функциональные характеристики

Применение: применяется в качестве отдельностоящего стержневого молниеотвода для защиты больших открытых территорий и объектов от прямого попадания разряда молнии

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание МОГК-22

МОГК-22 - молниеотвод высотой 22м на базе граненой мачты освещения. Это высотная сборная металлоконструкция с большим потенциалом молниезащиты различных объектов и территорий: склады с взрывчатыми и горючими материалами, АЗС, железнодорожные станции, предприятия деревообработки и т.п. МОГК притягивает разряд молнии непосредственно на себя и отводит его в землю. Это простой и эффективный способ внешней молниезащиты. Важнейшим преимуществом МОГК-22 является компактность размещения. Небольшие габаритные размеры молниеотвода позволяют оптимально использовать пространство. А благодаря составной конструкции его удобно транспортировать и устанавливать. Молниеотводы серии МОГК обладают высоким ресурсом функционирования. Обработка изделия методом горячего цинкования обеспечивает длительные эксплуатационные сроки (40 и более лет).

Конструкция МОГК-22:

Молниеотводная мачта МОГК-22 комплектуется на основе двухсекционной многогранной мачты. Нижняя секция имеет круглый фланец с отверстиями для фиксации к закладному железобетонному фундаменту. Верхняя секция имеет посадочное место для установки и фиксации молниеприемника – шпиля-надставки, изготовленного из стального трубного проката и стержня. Марка стали, толщина листа, диаметр основания и другие параметры молниеотводов МОГК подбираются в соответствии с климатическими особенностями местности, ветровой зоной и другими условиями эксплуатации.

Установка МОГК-22:

Параметры фундамента для установки молниеотводов МОГК (марка стали, количество и толщина анкерных шпилек, диаметр кондукторных колец и др.) определяются в соответствии с проектом фундамента с учетом особенностей грунтов и климатических особенностей местности. Установка МОГК-22 производится на предварительно смонтированный железобетонный фундамент, соединённый с контуром заземления, в соответствии c требованиями  Инструкции по устройству молниезащиты зданий и сооружений PД З4.22.122-87. Молниеотводная мачта МОГК-22 собирается на земле. Секции стыкуются между собой путем посадки верхней на нижнюю и стягивания. Молниеотводный шпиль фиксируется за счет фланцевого соединения. Собранная мачта с помощью крана и страховочных тросов устанавливается на анкерные болты фундамента, выравнивается и фиксируется с помощью метизов.
