Описание МОГК-23

МОГК-23 - молниеотвод высотой 23м на базе граненой мачты освещения. Это компактное и эффективное решения для обеспечения большой зоны молниезащиты. Конструкция МОГК-23 сборная: стержневой шпиль-надставка (молниеприемник) опирается на многогранную двухсекционную мачту, служащую токоотводом. Молниеотводная мачта фиксируется на железобетонный фундамент, соединенный с контуром заземления. Такая конструкция обеспечивает невысокую стоимость оборудования, малый вес и устойчивость. МОГК принимает электрический разряд непосредственно на себя и безопасно отводит его в землю, защищая находящиеся в зоне молниезащиты объекты. Это особенно актуально для объектов нефтегазовой отрасли, предприятий деревообработки, химических цехов и складов, территорий крупных АЗС и т.п.

Конструкция МОГК-23:

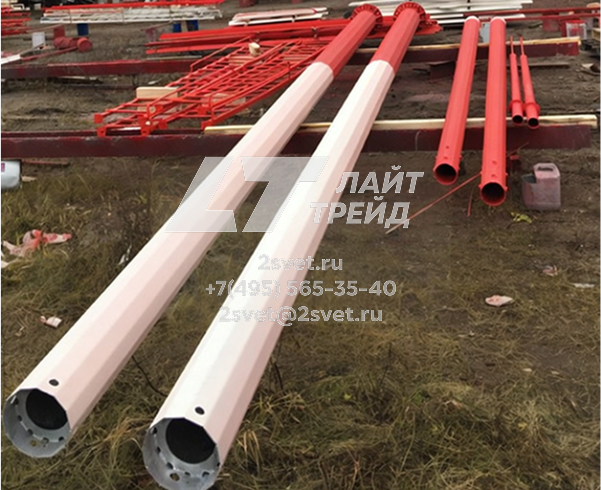

Молниеотводная мачта МОГК-23 комплектуется на основе двухсекционной многогранной мачты. Нижняя секция имеет круглый фланец с отверстиями для фиксации к закладному железобетонному фундаменту. Верхняя секция имеет посадочное место для установки и фиксации молниеприемника – шпиля-надставки, изготовленного из стального трубного проката и стержня. Марка стали, толщина листа, диаметр основания и другие параметры молниеотводов МОГК подбираются в соответствии с климатическими особенностями местности, ветровой зоной и другими условиями эксплуатации.

Установка МОГК-23:

Параметры фундамента для установки молниеотводов МОГК (марка стали, количество и толщина анкерных шпилек, диаметр кондукторных колец и др.) определяются в соответствии с проектом фундамента с учетом особенностей грунтов и климатических особенностей местности. Установка МОГК-23 производится на предварительно смонтированный железобетонный фундамент, соединённый с контуром заземления, в соответствии c требованиями  Инструкции по устройству молниезащиты зданий и сооружений PД З4.23.123-87. Молниеотводная мачта МОГК-23 собирается на земле. Секции стыкуются между собой путем посадки верхней на нижнюю и стягивания. Молниеотводный шпиль фиксируется за счет фланцевого соединения. Собранная мачта с помощью крана и страховочных тросов устанавливается на анкерные болты фундамента, выравнивается и фиксируется с помощью метизов.
