Описание МОГК-24

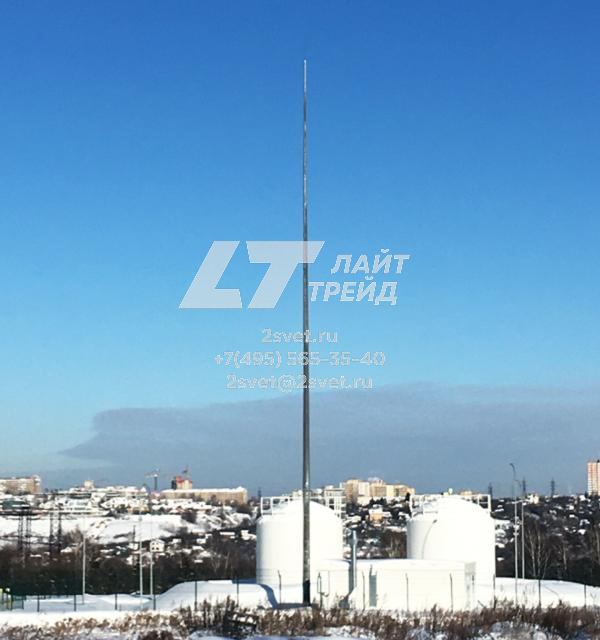

МОГК-24 - молниеотвод высотой 24м на базе граненой мачты освещения. Молниезащита объектов, на которых велик риск возникновения чрезвычайных ситуаций (АЗС, хранилища нефтепродуктов, химические склады и т.п.) – важнейшее условие их безопасного функционирования. Оптимальное решения для отвода электрического разряда в целях защиты людей, животных, зданий, сооружений, оборудования – применение молниеотводов типа МОГК. МОГК-24 отличается большим охватом (зоной молниезащиты), компактными размерами, стойкостью к воздействию ветровых и вибрационных нагрузок, удобством транспортировки и установки. Горячее цинкование обеспечивает большие эксплуатационные сроки и безупречный внешний вид изделия.

Конструкция МОГК-24:

Молниеотводная мачта МОГК-24 комплектуется на основе двухсекционной многогранной мачты. Нижняя секция имеет круглый фланец с отверстиями для фиксации к закладному железобетонному фундаменту. Верхняя секция имеет посадочное место для установки и фиксации молниеприемника – шпиля-надставки, изготовленного из стального трубного проката и стержня. Марка стали, толщина листа, диаметр основания и другие параметры молниеотводов МОГК подбираются в соответствии с климатическими особенностями местности, ветровой зоной и другими условиями эксплуатации. Соответсвенно доступны следующие модификации: МОГК-24-I, МОГК-24-II, МОГК-24-III, МОГК-24-IV, МОГК-24-V, МОГК-24-VI, МОГК-24-VII

Установка МОГК-24:

Параметры фундамента для установки молниеотводов МОГК (марка стали, количество и толщина анкерных шпилек, диаметр кондукторных колец и др.) определяются в соответствии с проектом фундамента с учетом особенностей грунтов и климатических особенностей местности. Установка МОГК-24 производится на предварительно смонтированный железобетонный фундамент, соединённый с контуром заземления, в соответствии c требованиями  Инструкции по устройству молниезащиты зданий и сооружений PД З4.24.124-87. Молниеотводная мачта МОГК-24 собирается на земле. Секции стыкуются между собой путем посадки верхней на нижнюю и стягивания. Молниеотводный шпиль фиксируется за счет фланцевого соединения. Собранная мачта с помощью крана и страховочных тросов устанавливается на анкерные болты фундамента, выравнивается и фиксируется с помощью метизов.
