Описание МОГК-26

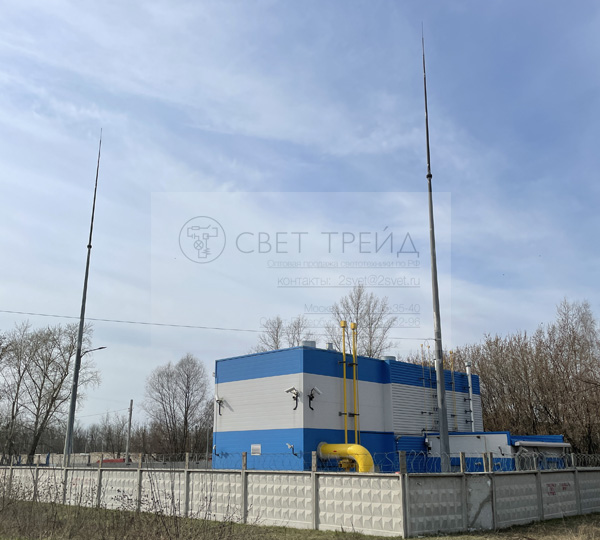

МОГК-26 - молниеотвод высотой 26м на базе граненой мачты освещения. Это высотная металлоконструкция относится к отдельностоящим стержневым молниеотводам, обеспечивающим пассивную молниезащиту территорий и объектов. Возвышаясь над всеми остальными объектами, вершина молниеотвода (молниеотводный шпиль) принимает потенциал молнии непосредственно на себя и через ствол опоры (токоотвод) направляет разряд в землю (молниеотвод соединяется с контуром заземления). Эффективность МОГК-26 отлично сочетается с относительно небольшим весом (минимальный расход метала), компактным размещением и долгим сроком эксплуатации. Молниеотводные мачты МОГК-26 активно применяются при реализации проектов молниезащиты объектов нефтегазового сектора: места добычи, транспортировки, хранения, химических производств и складов, предприятий деревообработки и т.п.

Конструкция МОГК-26:

Молниеотводная мачта МОГК-26 комплектуется на основе двухсекционной многогранной мачты. Нижняя секция имеет круглый фланец с отверстиями для фиксации к закладному железобетонному фундаменту. Верхняя секция имеет посадочное место для установки и фиксации молниеприемника – шпиля-надставки, изготовленного из стального трубного проката и стержня. Марка стали, толщина листа, диаметр основания и другие параметры молниеотводов МОГК подбираются в соответствии с климатическими особенностями местности, ветровой зоной и другими условиями эксплуатации. Соответсвенно доступны следующие модификации: МОГК-26-I, МОГК-26-II, МОГК-26-III, МОГК-26-IV, МОГК-26-V, МОГК-26-VI, МОГК-26-VII.

Установка МОГК-26:

Параметры фундамента для установки молниеотводов МОГК (марка стали, количество и толщина анкерных шпилек, диаметр кондукторных колец и др.) определяются в соответствии с проектом фундамента с учетом особенностей грунтов и климатических особенностей местности. Установка МОГК-26 производится на предварительно смонтированный железобетонный фундамент, соединённый с контуром заземления, в соответствии c требованиями Инструкции по устройству молниезащиты зданий и сооружений PД З4.25.125-87. Молниеотводная мачта МОГК-26 собирается на земле. Секции стыкуются между собой путем посадки верхней на нижнюю и стягивания. Молниеотводный шпиль фиксируется за счет фланцевого соединения. Собранная мачта с помощью крана и страховочных тросов устанавливается на анкерные болты фундамента, выравнивается и фиксируется с помощью метизов.
