МОГК-27: молниеотвод на базе многогранной мачты высотой 27м

Главная > Продукция > Опоры и мачты освещения > Молниеотводы > МОГК - молниеотводы на базе многогранных мачт> МОГК-27

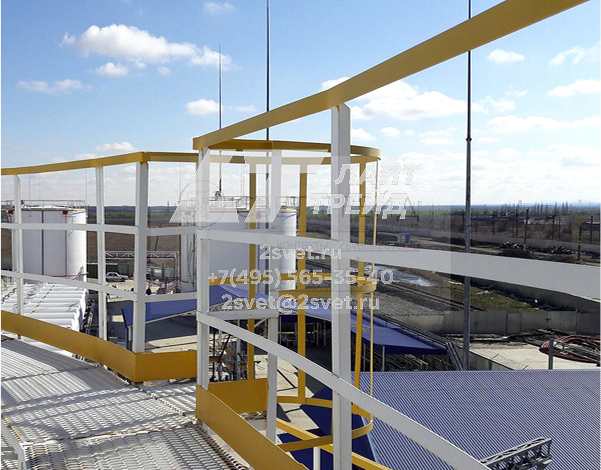

Молниеотвод МОГК27

Технические характеристики* МОГК-27:

Общая высота молниеотвода, м: 27
Высота мачты, м: 20
Высота шпиля (молниеприемника), м: 7
Вес молниеотвода, кг: в соотвествии с проектом
Материал: листовая сталь, трубный прокат (СТ3, 09Г2С)
Толщина стенки, мм: в соотвествии с проектом
Тип покрытия: горячее цинкование ГОСТ 9.307-89, опционально лакокрасочное покрытие
Размер основания, мм: в соотвествии с проектом
Параметры фланца, мм: в соотвествии с проектом
Климатический район (макс.) ГОСТ 16350-80: II
Ветровой район (макс.) СНиП 2.01.07-85: I-VII
Посадочное место под шпиль-надставку: в соотвествии с проектом

*Производитель вправе вносить изменения в конструктив опор, не влияющие на функциональные характеристики

Применение: применяется в качестве отдельностоящего стержневого молниеотвода для защиты больших открытых территорий и объектов от прямого попадания разряда молнии

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание МОГК-27

МОГК-27 - молниеотвод высотой 26м на базе граненой мачты освещения. Это высотная металлоконструкция относится к отдельностоящим стержневым молниеотводам, обеспечивающим пассивную молниезащиту территорий и объектов. Возвышаясь над всеми остальными объектами, вершина молниеотвода (молниеотводный шпиль) принимает потенциал молнии непосредственно на себя и через ствол опоры (токоотвод) направляет разряд в землю (молниеотвод соединяется с контуром заземления). Эффективность МОГК-27 отлично сочетается с относительно небольшим весом (минимальный расход метала), компактным размещением и долгим сроком эксплуатации. Молниеотводные мачты МОГК-27 активно применяются при реализации проектов молниезащиты объектов нефтегазового сектора: места добычи, транспортировки, хранения, химических производств и складов, предприятий деревообработки и т.п.

Конструкция МОГК-27:

Молниеотводная мачта МОГК-27 комплектуется на основе двухсекционной многогранной мачты. Нижняя секция имеет круглый фланец с отверстиями для фиксации к закладному железобетонному фундаменту. Верхняя секция имеет посадочное место для установки и фиксации молниеприемника – шпиля-надставки, изготовленного из стального трубного проката и стержня. Марка стали, толщина листа, диаметр основания и другие параметры молниеотводов МОГК подбираются в соответствии с климатическими особенностями местности, ветровой зоной и другими условиями эксплуатации. Соответсвенно доступны следующие модификации: МОГК-27-I, МОГК-27-II, МОГК-27-III, МОГК-27-IV, МОГК-27-V, МОГК-27-VI, МОГК-27-VII.

Установка МОГК-27:

Параметры фундамента для установки молниеотводов МОГК (марка стали, количество и толщина анкерных шпилек, диаметр кондукторных колец и др.) определяются в соответствии с проектом фундамента с учетом особенностей грунтов и климатических особенностей местности. Установка МОГК-27 производится на предварительно смонтированный железобетонный фундамент, соединённый с контуром заземления, в соответствии c требованиями Инструкции по устройству молниезащиты зданий и сооружений PД З4.25.125-87. Молниеотводная мачта МОГК-27 собирается на земле. Секции стыкуются между собой путем посадки верхней на нижнюю и стягивания. Молниеотводный шпиль фиксируется за счет фланцевого соединения. Собранная мачта с помощью крана и страховочных тросов устанавливается на анкерные болты фундамента, выравнивается и фиксируется с помощью метизов.
