Описание МОГК-28

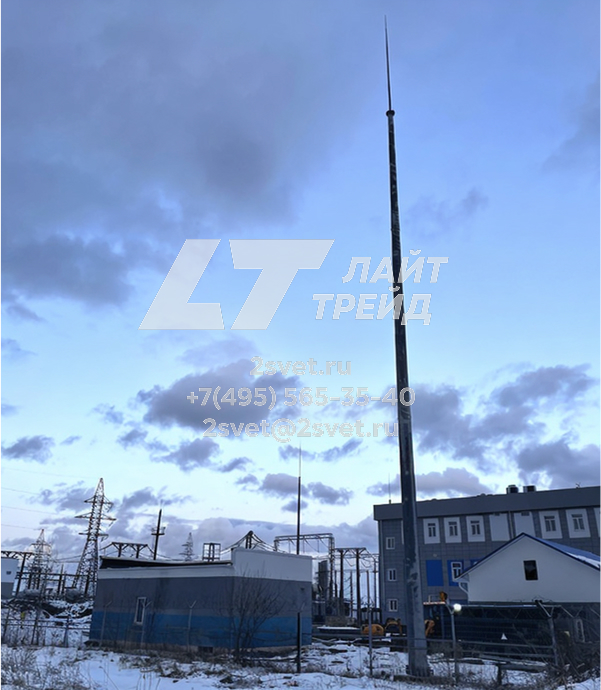

МОГК-28 - молниеотвод высотой 28м на базе граненой мачты освещения. Это эффективный способ организации молниезащиты больших открытых территорий и объектов с горючими или взрывоопасными материалами: нефте- и газопродукты, химические вещества, дерево, зерно, лакокрасочные материалы и т.п. МОГК-28 обеспечивает обширную зону молниезащиты, при этом сам занимает минимальное полезное пространство территории, благодаря отсутствию необходимости установки растяжек и малому диаметру опорного фланца. Секционная многогранная конструкция ствола, выполненная из листовой стали, подразумевает низкий расход металла, что обеспечивает малый вес и относительно невысокую цену молниеотвода. Молниеотводные мачты МОГК-28 удобны в транспортировке, хранении и установке. А при необходимости их можно демонтировать и перенести на новое место.

Конструкция МОГК-28:

Молниеотводная мачта МОГК-28 комплектуется на основе двухсекционной многогранной мачты. Нижняя секция имеет круглый фланец с отверстиями для фиксации к закладному железобетонному фундаменту. Верхняя секция имеет посадочное место для установки и фиксации молниеприемника – шпиля-надставки, изготовленного из стального трубного проката и стержня. Марка стали, толщина листа, диаметр основания и другие параметры молниеотводов МОГК подбираются в соответствии с климатическими особенностями местности, ветровой зоной и другими условиями эксплуатации. Соответсвенно доступны следующие модификации: МОГК-28-I, МОГК-28-II, МОГК-28-III, МОГК-28-IV, МОГК-28-V, МОГК-28-VI, МОГК-28-VII.

Установка МОГК-28:

Параметры фундамента для установки молниеотводов МОГК (марка стали, количество и толщина анкерных шпилек, диаметр кондукторных колец и др.) определяются в соответствии с проектом фундамента с учетом особенностей грунтов и климатических особенностей местности. Установка МОГК-28 производится на предварительно смонтированный железобетонный фундамент, соединённый с контуром заземления, в соответствии c требованиями Инструкции по устройству молниезащиты зданий и сооружений PД З4.25.125-87. Молниеотводная мачта МОГК-28 собирается на земле. Секции стыкуются между собой путем посадки верхней на нижнюю и стягивания. Молниеотводный шпиль фиксируется за счет фланцевого соединения. Собранная мачта с помощью крана и страховочных тросов устанавливается на анкерные болты фундамента, выравнивается и фиксируется с помощью метизов.
