Описание МОГК-29

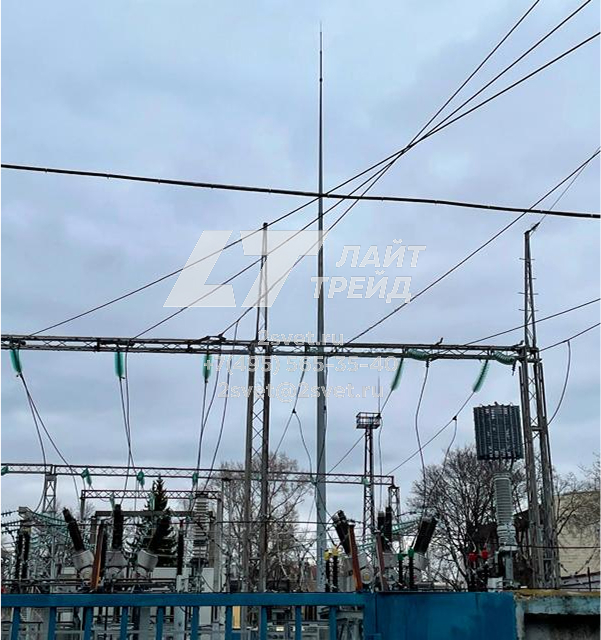

МОГК-29 - молниеотвод высотой 29м на базе граненой мачты освещения. Эти металлоконструкции активно применяется для организации молниезащиты предприятий нефтегазовой отрасли, химических производств и складов, деревообрабатывающих и лакокрасочных производств, других территорий и объектов с высоким риском возгорания или взрыва вследствие прямого попадания электрического разряда молний. За счет возвышения вершины молниеотвода (шпиля) над остальными объектами: топливные цистерны и резервуары, ангары, крыши зданий и сооружений и т.п. он принимает удар непосредственно на себя и отводит его в землю через ствол опоры и закладную деталь, соединенную с контуром заземления. Это простой и эффективный способ предотвращения серьезного материального ущерба. МОГК-29 удобны в транспортировке, хранении и установке, компактны в размещении, обладают долгим сроком эксплуатации.

Конструкция МОГК-29:

Молниеотводная мачта МОГК-29 комплектуется на основе двухсекционной многогранной мачты. Нижняя секция имеет круглый фланец с отверстиями для фиксации к закладному железобетонному фундаменту. Верхняя секция имеет посадочное место для установки и фиксации молниеприемника – шпиля-надставки, изготовленного из стального трубного проката и стержня. Марка стали, толщина листа, диаметр основания и другие параметры молниеотводов МОГК подбираются в соответствии с климатическими особенностями местности, ветровой зоной и другими условиями эксплуатации. Соответсвенно доступны следующие модификации: МОГК-29-I, МОГК-29-II, МОГК-29-III, МОГК-29-IV, МОГК-29-V, МОГК-29-VI, МОГК-29-VII.

Установка МОГК-29:

Параметры фундамента для установки молниеотводов МОГК (марка стали, количество и толщина анкерных шпилек, диаметр кондукторных колец и др.) определяются в соответствии с проектом фундамента с учетом особенностей грунтов и климатических особенностей местности. Установка МОГК-29 производится на предварительно смонтированный железобетонный фундамент, соединённый с контуром заземления, в соответствии c требованиями Инструкции по устройству молниезащиты зданий и сооружений PД З4.25.125-87. Молниеотводная мачта МОГК-29 собирается на земле. Секции стыкуются между собой путем посадки верхней на нижнюю и стягивания. Молниеотводный шпиль фиксируется за счет фланцевого соединения. Собранная мачта с помощью крана и страховочных тросов устанавливается на анкерные болты фундамента, выравнивается и фиксируется с помощью метизов.
