НФ опора несиловая фланцевая трубчатая

Главная > Продукция > Опоры и мачты освещения > Опоры освещения > Опоры несиловые трубчатые НФ

Технические характеристики опор НФ

Высота опоры: от 2 до 12 м (см. таблицу)
Материал: стальной трубный прокат
Тип опоры: несиловая, трубчатая, фланцевая
Тип покрытия: горячее цинкование
Альтернативные варианты покрытия: порошковое окрашивания, грунт-эмаль (RAL)
Посадочное место светильника: Ф2 (Ф6, Ф7, Ф16 для НФ-12)

Применение: опоры используются для функционально-декоративного освещения парков, скверов, аллей, набережных, бульваров, зон прогулок и отдыха, коттеджных поселков, прилегающих территорий, входов в здания

Производитель: Opora Engineering, Россия

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание опор НФ

НФ – несиловые фланцевые трубчатые опоры, применяемые для размещения венчающих светильников на высоте от 2х до 6 метров в целях освещения парков, скверов, бульваров, набережных, аллей, входных групп, пешеходных улиц, коттеджных поселков и т.п. Опоры НФ достаточно универсальны для установки консольных светильников, а также прожекторов или другого оборудования (опоры НФ-12), однако эстетические качества этих опор все-таки наибольшим образом соответствуют задачам функционально-декоративного освещения. Ствол опор сварен из стальных труб разного диаметра с переходным кольцом, характеризуется простым лаконичным дизайном, удачно сочетающимся со светильниками как классического, так и современного направления. Универсальный дизайн, долговечность, простота установки, умеренная цена и быстрые сроки производства обеспечили широкую востребованность опор НФ в сегменте паркового освещения. А возможности изготовления по индивидуальному эскизу и окрашивания опор в любой цвет палитры RAL еще больше расширяют границы их применения.

см. также несиловые прямостоечные опоры НП

Конструкция опор НФ

Опора изготавливается из высококачественного трубного стального проката разного диаметра. Варианты исполнения - двухсекционная и трехсекционная конструкция с одним или двумя переходными кольцами. Применяется автоматическая сварка швов.
В основании опоры предусмотрен квадратный фланец с 4 отверстиями для крепления к закладной детали фундамента.
В нижней части опоры предусмотрено ревизионное окно с антивандальными лючком для размещения там вводных щитков, монтажных планок, автоматов и других электрокомплектующих, необходимых для подключения светильников.
Вершинка опоры предназначена для непосредственной установки венчающих (торшерных) светильников. По желанию заказчика возможно исполнение для установки кронштейнов;
Антикоррозийное покрытие выполнено по технологии горячего цинкования, что обеспечивает длительный эксплуатационный срок и отличный внешний вид;
опора может быть дополнительно окрашена в цвета по палитре RAL при заказе.

Установка опор НФ

Опора устанавливается на предварительно смонтированный железобетонный фундамент с ЗДФ либо АЗДФ с помощью 4 болтов (М16-М30, см. таблицу).
Типовые закладные детали фундамента приведены в таблице. Проектирование фундамента осуществляется с учетом особенностей грунта, климатических условий, ветрового района и других факторов силами проектных организаций.
Питающий кабель подводится подземным способом через сквозное окно в закладной детали фундамента.
Венчающий светильник устанавливается непосредственно на вершину опоры при условии совпадения посадочных диаметров.
Кронштейн для светильников с опорным кольцом и заходящей трубой устанавливается на вершину опоры, фиксируется зажимными болтами.

Основные узлы опор НФ

Вершина опоры	Ревизионное окно с лючком	Фланцевое соединение	Окно ЗДФ для ввода кабеля

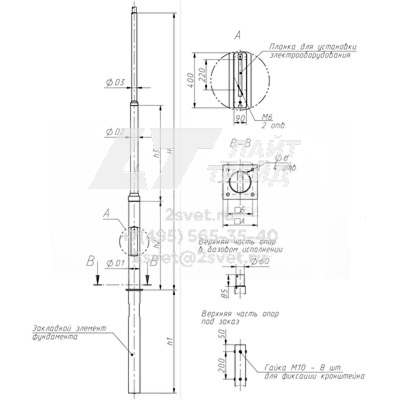

Схема опор НФ с габаритными размерами

Таблица технических параметров опор НФ

Наименование опоры	Масса опоры, кг *	Кол-во секций	K	ЗДФ	Размеры, мм (смотри схему опоры)
Наименование опоры	Масса опоры, кг *	Кол-во секций	K	ЗДФ	H	h1	h2	h3	D1	D2	D3	d	A	Б
НФ-2,0-02-ц	23,6	2	Ф2	ЗФ-20/4/К180-1,0-б	2000	1000	1285	-	108	76	-	М20	230	180
НФ-3,0-02-ц	30,1	2	Ф2	ЗФ-20/4/К180-1,0-б	3000	1000	1285	-	108	76	-	М20	230	180
НФ-4,0-02-ц	36,7	2	Ф2	ЗФ-20/4/К180-1,0-б	4000	1000	1285	-	108	76	-	М20	230	180
НФ-4,0-02-ц	56,5	3	Ф2	ЗФ-20/4/К180-1,0-б	4000	1000	1285	1340	159	108	76	М20	250	180
НФ-5,0-02-ц	65,1	3	Ф2	ЗФ-20/4/К180-1,0-б	5000	1000	1285	1840	159	108	76	М20	250	180
НФ-6,0-02-ц	73,9	3	Ф2	ЗФ-20/4/К180-1,0-б	6000	1000	1285	2340	159	108	76	М20	250	180
НФ-12,0-02-ц**	312,5	3	Ф6, Ф7, Ф16	ЗФ-30/4/К300-2,0-б	12000	2000	4000	4000	168	133	108	М30	400	300

* - Масса опоры, кг *(без учета покрытия, доп. оборудования)
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо уточнять, что опоры применяются с кронштейном.
K - обозначение установочного места для кронштейна;
H - надземная высота опоры;
h1 - высота подземной части опоры;
h2, h3- высота секций;
D1, D2, D3- диаметр секций;
d - диаметр отверстия во фланце под анкерный болт;
n - количество отверстий под анкерные болты;
А - размер фланца;
Б - расстояние между анкерными болтами.

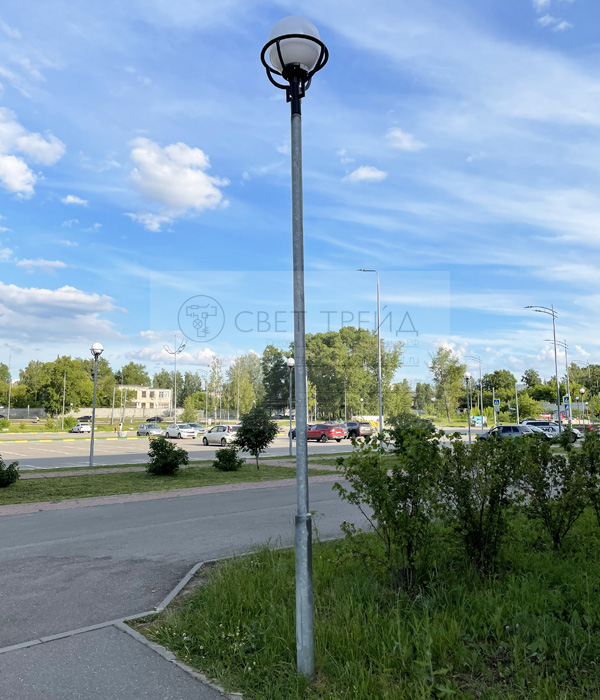

Применение опор НФ для освещения пешеходной дорожки

Применение опор НФ

Несиловая трубчатая опора НФ-4,0-02-ц используется для размещения венчающего светильника типа Шар в защитно-декоративном обрамлении. Этот торшер получил название Бол-1 и хорошо известен в сегменте функционально-декоративного освещения.
