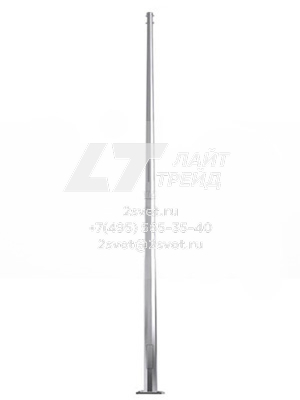

Высота опоры: от 3 до 16 м (см. таблицe)
Материал: сталь, толщиной 3-4 мм
Тип опоры: восьмигранная, коническая
Тип покрытия: горячее цинкование

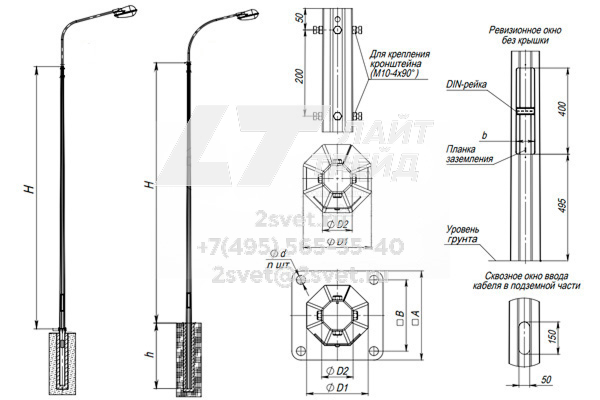

Условные обозначения на схеме:
- h1 - высота надземной части опоры;
- h2 - высота подземной части опоры;
- d - посадочный (верхний) диаметр;
- D - диаметр основания (нижний);
- 500 мм - высота от подпятника до лючка

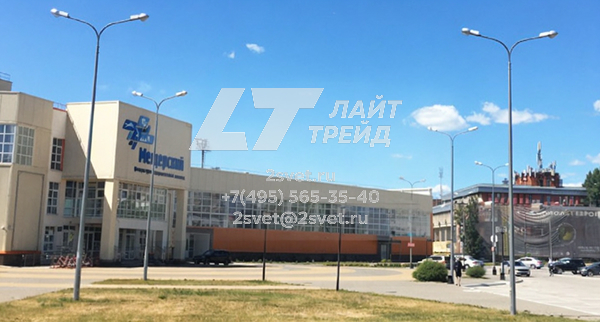

Применение: утилитарное освещение дорог, магистралей, жилых районов и дворов, территорий предприятий, АЗС, парковок, школ, детских садов и других объектов.
Цена: Звоните! +7(495)565-35-40 E-mail:2svet@2svet.ru |
Описание опор ОГК |
ОГК – опора граненая коническая – унифицированное обозначение металлоконструкций, предназначенных для высотного размещения осветительных приборов посредством кронштейнов и оголовников либо способом торшерной установки. Характерными признаками таких конструкций являются:
- Несущая функция. ОГК – это прежде всего опора для светового оборудования - консольных светильников и прожекторов. Опоры относятся к классу несиловых, и не предназначены для СИП.
- Коническая форма. Т.е. опора имеет разные диаметры у своего основания (нижний диаметр – всегда больше) и вершины (верхний диаметр, стандартно 60, 76 или 103 мм).
- Наличие граней. Т.е. в отличие от круглых или трубчатых опор, ОГК изготавливается из стального листа толщиной 3-4 мм, который сгибается в граненый конический столб. Стандартное количество граней для ОГК – восемь. Такая конструкция придает опоре особенную прочность и устойчивость за счет множества ребер жесткости. Кроме того, благодаря этому опора имеет лаконичный приятный внешний вид, удачно вписывающийся в утилитарные пейзажи.
- Ствол опоры полый. Это свойство не только существенно уменьшает вес опоры, что крайне важно при их транспортировке и установке, но также позволяет прокладывать питающий кабель к светильникам внутри опоры, а также размещать вводные щитки. Для этого внизу опоры предусмотрена специальная ниша, прикрытая лючком с антивандальными свойствами.
- Горячее цинкование – обязательный процесс, обеспечивающий опорам ОГК антикоррозийную защиту. В ходе этого процесса опоры погружаются в огромные ванны, наполненные расплавленным цинком. Особые химические реакции и свойства цинка придают опорам ОГК(ц) стойкость к негативным воздействиям окружающей среды и обеспечивают стабильные эксплуатационные свойства таких опор в течение 30 и более лет.
см. также кргулые конические опоры ОКК |
Основные узлы ОГК: |
|
|
|
|
Вершина опоры ОГК с пластиковой заглушкой |
ОГК - вид изнутри со стороны основания |
Крепление подпятника ОГК к фланцу ЗДФ |
Крепление оголовника со светильниками к ОГК |
Конструкция и установка ОГК |
ОГК по способу установки традиционно делятся на фланцевые и вкапываемые (прямостоечные). |
Фланцевые опоры - ОГКф у своего основания имеют приваренный подпятник – фланец с отверстиями под крепежные болты. Опора устанавливается на предварительно вкопанную в грунт, отцентрованную и залитую бетоном закладную деталь фундамента (ЗДФ, ЗДТ). Крепление осуществляется за счет специальных анкерных болтов, а также гаек и шайб необходимого размера. Глубина вкапывания ЗДФ, а также другие параметры фундаментов определяются исходя из надземной высоты опоры, качества грунта, ветровых нагрузок и других индивидуальных факторов и обстоятельств. |
|
Вкапываемые (прямостоечные) опоры – ОГКп в сами по себе являются и надземной и подземной частью опоры. В подземной и надземной частях опоры имеются ниши для прокладки кабеля и расположение вводного щитка соответственно. Такие опоры вкапываются непосредственно в грунт – заранее подготовленный котлован, выравниваются по центру и бетонируются.
Как правило, гораздо удобнее использовать фланцевые ОГК, особенно если речь идет о высотных – 8-12 метров опорах. В этом случае существенно легче производить предварительную закладку фундамента, выравнивание и последующий крепеж опоры на готовый фундамент.
Как указывалось, конструкция опоры достаточно унифицирована, являясь по сути стальным коническим восьмигранным столбом определенной высоты для размещения светильников. Производители опор типа ОГК самостоятельно определяют диаметры основания и вершины опоры, исходя из расчетных показателей их устойчивости. Также могут варьироваться габаритные размеры силовых лючков, типы и размеры фланцев, межцентровые расстояния между болтами во фланцах. |
Таблица технических параметров опор ОГК
Обозначение |
Размеры, мм |
Вес опоры, кг |
Размеры ЗДФ, м |
Размеры фланца, мм |
Вес здф, кг |
d |
D |
h1 |
h2 |
Фланцевые ОГК(ф) |
ОГК-3 |
75 |
96 |
3000 |
- |
28 |
0,108*1,25 |
190/130 |
15 |
ОГК-4 |
75 |
104 |
4000 |
- |
34 |
0,108*1,25 |
190/130 |
15 |
ОГК-5 |
75 |
113 |
5000 |
- |
43 |
0,108*1,25 |
190/130 |
15 |
ОГК-6 |
75 |
123 |
6000 |
- |
51 |
0,108*1,5 |
220/150 |
18 |
ОГК-7 |
75 |
133 |
7000 |
- |
82 |
0,108*1,5 |
220/150 |
18 |
ОГК-8 |
75 |
145 |
8000 |
- |
96 |
0,159*2,0 |
250/180 |
38 |
ОГК-9 |
75 |
161 |
9000 |
- |
110 |
0,159*2,0 |
250/180 |
38 |
ОГК-10 |
75 |
171 |
10000 |
- |
126 |
0,159*2,0 |
250/180 |
38 |
ОГК-11 |
90 |
187 |
11000 |
- |
153 |
0,159*2,5 |
280/200 |
46 |
ОГК-12 |
90 |
190 |
12000 |
- |
170 |
0,159*2,5 |
280/200 |
46 |
ОГК-14 |
100 |
250 |
16000 |
- |
280 |
0,219*2,5 |
400/300 |
95 |
ОГК-16 |
100 |
280 |
16000 |
- |
355 |
0,219*2,5 |
400/300 |
95 |
Вкапываемые ОГК(п) (прямостоечные, монтаж в грунт) |
ОГКп-3 |
69 |
107 |
3000 |
1250 |
31 |
- |
- |
- |
ОГКп-4 |
69 |
115 |
4000 |
1250 |
39 |
- |
- |
- |
ОГКп-5 |
69 |
125 |
5000 |
1250 |
49 |
- |
- |
- |
ОГКп-6 |
69 |
137 |
6000 |
1500 |
62 |
- |
- |
- |
ОГКп-7 |
69 |
144 |
7000 |
1500 |
95 |
- |
- |
- |
ОГКп-8 |
69 |
158 |
8000 |
2000 |
119 |
- |
- |
- |
ОГКп-9 |
69 |
167 |
9000 |
2000 |
136 |
- |
- |
- |
ОГКп-10 |
69 |
175 |
10000 |
2000 |
154 |
- |
- |
- |
|
