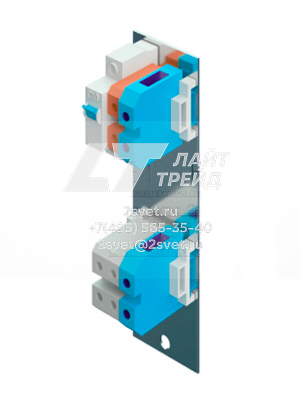

Описание монтажной планки PME-1

PME-1 – монтажная планка с электрокомплектующими для безопасного и надежного подключения световых приборов, размещаемых на опорах уличного освещения. Монтажная планка PME-1 имеет компактные габаритные размеры, благодаря чему обеспечивается универсальность применения и удобство установки в ревизионные окна опор даже самых миниатюрных опор. В комплекте планки PME-1 используются надежные электрические компоненты, обеспечивающие надежную фиксацию и стабильную работу проводников (как медных, так и алюминиевых проводов с максимальным сечением до 16 мм2). Автоматический выключатель 10 А обеспечивает надежную защиту от изменения силы тока в сети, а также позволяет вручную обесточивать опору для проведения работ по монтажу, обслуживания или замене светильника. Монтажные комплекты PME-1 успешно применяются в утилитарных и функционально –декоративных опорах уличного освещения в самых различных сферах (дорожное, парковое, спортивное, производственное, строительное и т.п.)

см. также монтажная планка MP

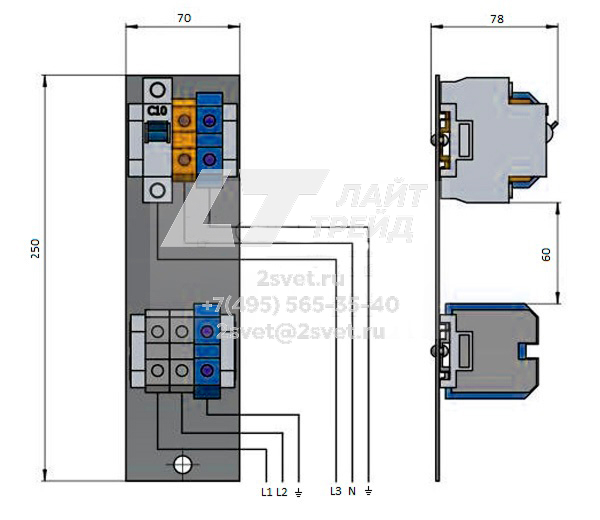

Схема монтажной планки PME-1

Состав комплекта

• стальная планка с монтажными отверстиями
• выключатель автоматический 10А
• клемник для провода заземления (1шт)
• клемник для нуля (нейтраль) (1шт)
• клемники для фаз (3шт)

Установка монтажной планки PME-1

Монтажная  планка PME-1 устанавливается в нише ревизионного лючка опоры. Питающие провода заводятся в клеммники по схеме:

• 3 клеммника предназначены для подключения проводов от 3-х фаз с максимальным сечением до 16 мм2
• 1 клеммник предназначен для подключения провода нейтрали с максимальным сечением до 16 мм2
• 1 клеммник предназначен для подключения заземления с максимальным сечением до 16 мм2
• Автоматический выключатель 10А соединяется с клеммником одной из фаз и используется для подключения светильников максимальной суммарной мощностью до 2 кВт.
