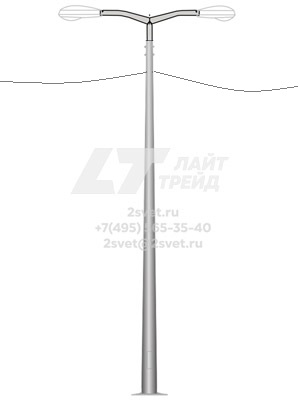

Описание опор ОКККВ-7,5

ОКККВ-7,5 – серия круглоконических квартальных опор высотой 7,5м с воздушной подводкой питания, предназначенная для размещения светильников в целях организации уличного освещения. Серия опор ОКККВ-7,5 представлена рядом модификаций, предназначенных для размещения на различных участках воздушных линий (Промежуточная, Анкерная, Угловая 0-30°, Угловая 30-45°, Угловая 45-70°, Угловая 70-83°, Угловая 83-135°), соответственно различающихся несущими способностями и параметрами ствола. Таким образом, применяя опоры ОКККВ-7,5 можно максимально рационально и точно подбирать опоры под конкретные задачи освещения и условия размещения. Благодаря высоким эстетическим характеристикам, длительному сроку службы и коррозионной стойкости опоры ОКККВ-7,5 широко востребованы в современных проектах уличного освещения жилых комплексов, кварталов и микрорайонов, дворов, коттеджных поселков, площадей перед административными зданиями и т.п.

см. также квартальные опоры ОКККЗ

Конструкция опор ОКККВ-7,5

Опоры ОКККВ изготовлены из листовой стали с одним продольным швом в форме конуса с круглым сечением. Параметры опоры подбираются в соответствии с расчетными нагрузками на участке воздушных линий. Имеют в основании круглый подпятник для установки на закладную деталь фундамента с ответным фланцем. В нижней части опоры предусмотрена ниша с лючком для расключения кабеля и установки электрокомплектующих (монтажных боксов, планок, автоматов). В верхней части опор предусмотрено сквозное отверстие для заведения питающего кабеля. Вершина опоры комплектуется 4 рядами резьбовых шпилек для фиксации кронштейна. Антикоррозийная защита выполнена методом горячего цинкования. Возможна дополнительная покраска в любой цвет методом порошкового напыления.

Установка опор ОКККВ-7,5

Опора устанавливается на предварительно смонтированную в грунте закладную деталь фундамента с помощью крепежных метизов. Кабель заводится по воздуху через сквозное отверстие и прокладывается внутри опоры. Светильник устанавливается на вершину опоры как непосредственно за счет собственного узла крепления, так и с помощью кронштейнов.

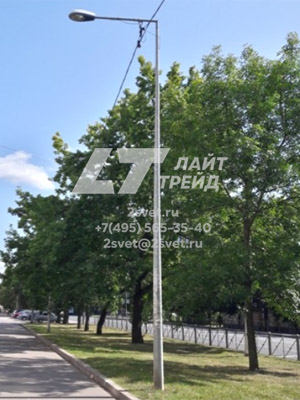

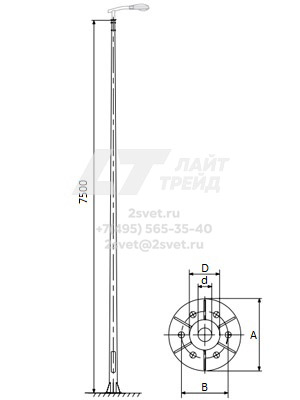

Габаритные размеры и пример использования опор ОКККВ-7,5
