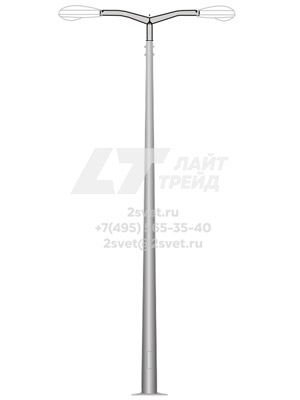

Описание опор ОКККЗ-7,5

ОКККЗ-7,5 – круглоконическая квартальная опора высотой 7,5м с подземной подводкой питания, предназначенная для размещения светильников в целях организации уличного освещения. Опоры ОКККЗ-7,5 представлены в единственном типоразмере с фиксированными параметрами высоты и расчётными нагрузками, наиболее востребованными при освещении жилых кварталов и микрорайонов, жилых комплексов и коттеджных поселков, пешеходных улиц, бульваров, парковых зон и других объектов. При этом круглоконическая форма опор обладает более высокими эстетическими характеристиками в сравнении с гранеными опорами (см. ОГККЗ), что позволяет применять их с современными моделями светодиодных светильников, с декоративными кронштейнами, а также интегрировать их в концепции освещения и благоустройства значимых объектов, территорий и пространств. Опоры ОКККЗ удобны в монтаже и обслуживании, имеют высокую антикоррозийную стойкость и длительный срок эксплуатации, могут быть дополнительно окрашены в любой цвет.

см. также квартальные опоры ОКККВ

Конструкция опор ОКККЗ-7,5

ОКККЗ изготовлены из листовой стали с одним продольным швом в форме конуса с круглым сечением. Имеют в основании круглый подпятник для установки на закладную деталь фундамента с ответным фланцем. В нижней части опоры предусмотрена ниша с лючком для расключения заведенного под землей питающего кабеля и установки электрокомплектующих (монтажных боксов, планок, автоматов). Вершина опоры (60мм) комплектуется 4 рядами резьбовых шпилек для фиксации кронштейна. Антикоррозийная защита выполнена методом горячего цинкования. Возможна дополнительная покраска в любой цвет методом порошкового напыления.

Установка опор ОКККЗ-7,5

Опора устанавливается на предварительно смонтированную в грунте закладную деталь фундамента (ФМ-0,159) с помощью крепежных метизов. Кабель прокладывается внутри опоры. Светильник устанавливается на вершину опоры (60мм) как непосредственно за счет собственного узла крепления, так и с помощью кронштейнов.

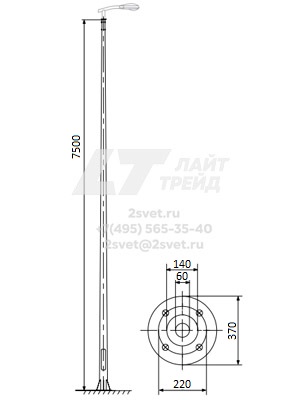

Габаритные размеры опор ОКККЗ-7,5
