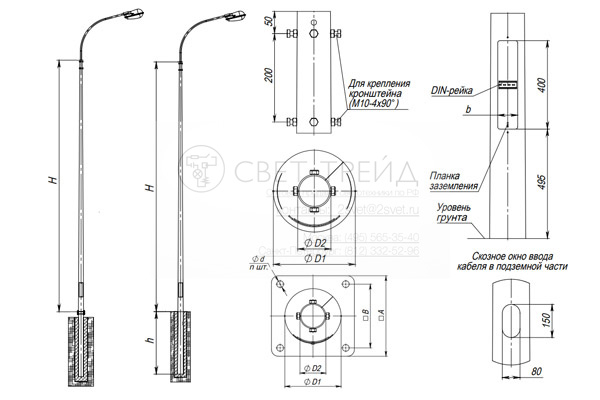

ОКК: опора круглая коническая Схемы прямостоечной и фланцевой ОКК
ОКК: опора круглая коническая Схемы прямостоечной и фланцевой ОКК

Технические характеристики ОКК:

Высота опоры: от 3 до 12 м (см. таблицу)
Материал: сталь, толщиной 3-4 мм
Тип опоры: кргулая, коническая, несиловая
Тип покрытия: горячее цинкование

Условные обозначения на схеме:

  • h1 - высота надземной части опоры;
  • h2 - высота подземной части опоры;
  • d - посадочный (верхний) диаметр;
  • D - диаметр основания (нижний);
  • 400-500 мм - высота от подпятника до лючка

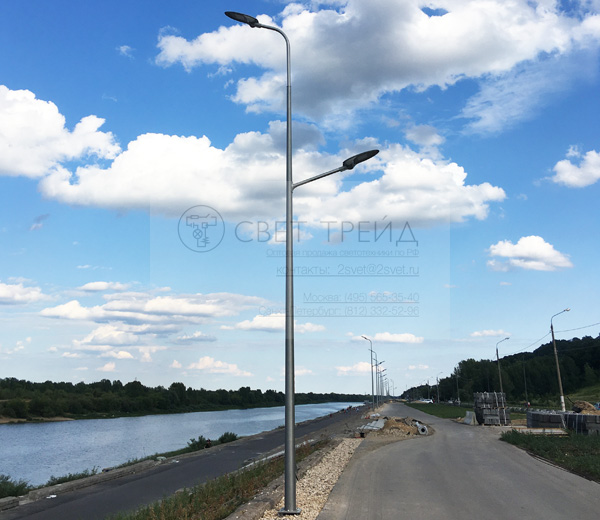

Применение: функционально-декоративное освещение улиц и дорог, жилых районов и дворов, территорий предприятий, АЗС, парковок, школ, детских садов, площадей, парков, скверов, бульваров и других объектов.

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание опор ОКК


ОКК – опора круглая коническая – условное наименование изделий из стали (алюминия, композитных материалов), рассчитанных на размещение осветительных приборов на определенную высоту над землей. Отличительными особенностями таких конструкций являются:

  • Несущая функция. ОКК служит опорой для светового оборудования: светильников и прожекторов, реже - для систем видеонаблюдения. ОКК относятся к несиловым, и не предназначены для СИП.
  • Коническая форма. Ствол опоры выполнен из листа стали и сужается от основания к вершине.
  • Круглое сечение. По всей длине опоры ее ствол имеет правильную круглую форму. Такая форма придает опоре приятный экстерьер. Помимо функциональных, такие опоры несут и эстетические свойства, позволяющие успешно использовать их в качестве декоративного оборудования при освещения парков, скверов, бульваров, городских площадей, улиц и дворов. Нередко опоры ОКК обрабатываются лакокрасочным покрытием различных цветов для органичного включения в пейзаж освещаемой территории.
  • Полый ствол опоры. Это качество существенно снижает вес опоры, а также дает возможность протягивать питающий кабель к светильникам внутри ее ствола и размещать вводный щиток. С этой целью внизу опоры, сделана специальная ниша, закрытая антивандальным лючком. Такие же ниши имеются и в подземной части опор (трубе - ЗДФ) для подземной прокладки кабеля.
  • Горячее цинкование – непременный технологический процесс, придающий опорам ОКК защиту от коррозии и других негативных факторов окружающей среды. В результате опора приобретает характерный серебристый оттенок, а также гарантированный срок эксплуатации не менее 30 лет.
    см. также парковые (декоративные) опоры ОП

Способы установки светильников на опоры ОКК:

ОКК – опора круглая коническая – условное наименование изделий, рассчитанных на размещение осветительных приборов: светильников и прожекторов, реже - для систем видеонаблюдения. ОКК относятся к несиловым опорам ОКК для консольного светильника с торшерной установкой ОКК в качетсве торшера для венчающего светильника
ОКК для консольных светильников с оголовниками ОКК для консольного светильника с торшерной установкой ОКК в качетсве торшера для венчающего светильника



Конструкция и установка ОКК

    Опоры ОКК в зависимости от способа установки делятся на фланцевые и вкапываемые (прямостоечные):
  • Фланцевые опоры имеют подпятник, приваренный к основанию ствола опоры. Подпятник представляет из себя фланец с четырьмя отверстиями. Такой же фланец имеет и ЗДФ (ЗДТ) - фундаментный блок, который вкапывается в подготовленный котлован нужной формы и глубины, отцентровывается и бетонируется. Затем при помощи анкерных болтов и гаек подпятник опоры прикручивается к фланцу ЗДФ. Отцентровывать саму опору при этом уже не требуется.
  • Вкапываемые (прямостоечные) опоры – ОККп представляют из себя целостную конструкцию, нижняя часть которой вкапывается в грунт, выравниваются и бетонируются. Внизу подземной части опоры имеется люк для подземного подвода кабеля. Основными недостатками такого вида опор можно назвать "лишнюю длину" при транспортировке и необходимость выравнивания ствола опоры, особенно ощутимую при значительной высоте опор.

Таблица технических параметров опор ОКК

Обозначение Размеры опоры, мм Размеры ЗДФ, м Размеры фланца, мм Вес здф, кг
d1 h1 h2 вес опоры кг

Фланцевые ОКК

ОКК-3 60 3000 1000 28 0,108*1,25 190/130 15
ОКК-4 60 4000 1000 34 0,108*1,25 190/130 15
ОКК-5 60 5000 1500 43 0,108*1,25 190/130 15
ОКК-6 76 6000 1500 51 0,108*1,5 220/150 18
ОКК-7 76 7000 1500 82 0,108*1,5 220/150 18
ОКК-8 76 8000 2000 96 0,159*2,0 250/180 38
ОКК-9 76 9000 2000 110 0,159*2,0 250/180 38
ОКК-10 76 10000 2000 126 0,159*2,0 250/180 38
ОКК-11 76 11000 2500 153 0,159*2,5 280/200 46
ОКК-12 76 12000 2500 170 0,159*2,5 280/200 46

Вкапываемые ОКК (монтаж в грунт)

ОККп-3 60 3000 1000 35 - - -
ОККп-4 60 4000 1000 48 - - -
ОККп-5 60 5000 1500 57 - - -
ОККп-6 76 6000 1500 66 - - -
ОККп-7 76 7000 1500 106 - - -
ОККп-8 76 8000 2000 126 - - -
ОККп-9 76 9000 2000 147 - - -
ОККп-10 76 10000 2000 165 - - -
