ОКК-12 – несиловая круглоконическая опора, предназначенная размещения светильников и прожекторов в целях утилитарного и функционально-декоративного освещения. Опора также может быть использована для размещения дополнительного оборудования с учетом ограничений по нагрузкам: видеокамеры, флаги, молниеотводные шпили, информационные таблички и т.п. Главное преимущество круглоконических опор – лаконичный эстетичный внешний вид за счет ровного гладкого ствола, получаемого при равномерном сворачивания стального листа в конус с круглым поперечным сечением. Опора ОКК-12 не предназначена для крепления СИПа.

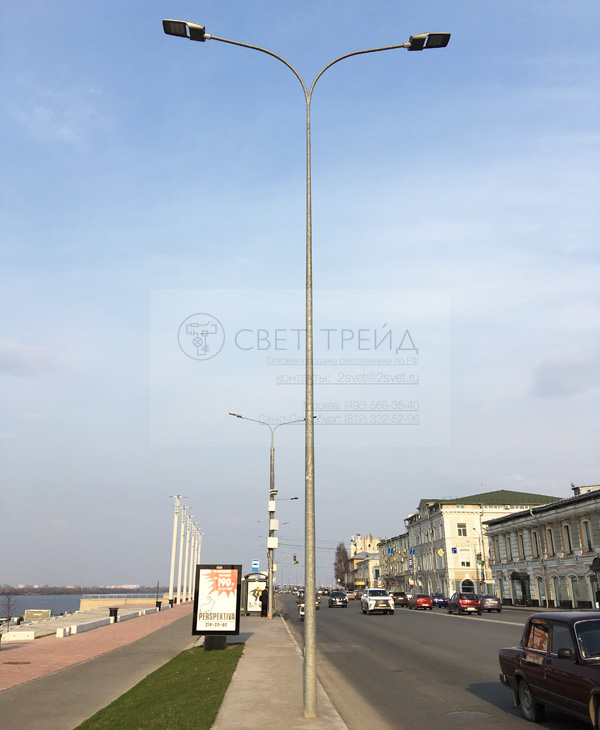

ОКК-12 – круглоконические опоры высотой 12м – можно также смело назвать осветительной мачтой или высокомачтовой опорой. ОКК-12 успешно применяется для размещения многорожковых консольных кронштейнов и круглых прожекторных корон для создания равномерного заливающего освещения, разумеется, с учетом допустимых нагрузок. При этом конструкция опоры за счет ровного гладкого ствола с круглым поперечным сечением создает ощущение изящности и легкости. Эстетика и декоративность – важнейшие преимущества двенадцатиметровых круглоконических опор наряду с функциональностью, надежностью и приемлемой ценой. ОКК-12 - отличное решение для освещения больших открытых пространств: площадей перед торговыми центрами, вокзалами, административными зданиями, спортивными объектами.
Конструкция опор ОКК-12:
Опора ОКК-12 изготавливается из листовой стали, свернутой в конус с круглым поперечным сечением. Продольный шов опоры проварен с двух сторон. Такая конструкция существенно снижает вес опоры по сравнению с трубчатыми или железобетонными опорами, что облегчает транспортировку и установку, к тому же положительно сказывается на пассивной безопасности. Ствол опоры полый, что позволяет прокладывать питающий кабель внутри опоры. Доступ к монтажным коробкам, вводным щиткам, автоматам и т.п. осуществляется через ревизионное окно, закрытое антивандальным лючком. Поверхность опор обрабатывается методом горячего цинкования, что гарантирует наилучшую антикоррозийную защиту, большой эксплуатационный потенциал и отличный внешний вид. В номенклатуре опор горячее цинкование зачастую обозначается как "г.ц.", а опора оцинкованная опора соответственно ОКК-12 г.ц. Дополнительно поверхность опор может быть обработана порошковой краской в любой цвет по палитре RAL.
Установка опор ОКК-12:
Опоры ОКК-12 имеют приваренный к основанию подпятник – фланец с отверстиями под крепежные болты. Опора устанавливается на предварительно установленную трубчатую закладную деталь фундамента или анкерные шпильки. Крепление осуществляется за счет комплекта крепежных метизов (болты, шайбы, гайки, гроверы). Подводка питающего кабеля к световым приборам осуществляется под землей через ствол опоры.
Типы используемых кронштейнов:
Светильники и прожекторы устанавливаются непосредственно на вершинку опоры (при условии совпадения посадочных диаметров - 75мм), либо посредством использования консольных или прожекторных кронштейнов. Типовой вариант применяемых кронштейнов - трубчатый штыревой с опорным кольцом. В вершину опоры заходит труба диаметром 48мм или 57мм и прижимается 8 шпильками, опорное кольцо кронштейна диаметром 75мм препятствует проваливанию кронштейна закрывает нишу опоры от попадания осадков. Консольные кронштейны для опор ОКК-12, как правило, имеют высоту и вылет 0,5-2,5м, с учетом условий эксплуатации в данной местности. Прожекторные кронштейны оснащаются поперечиной 0,4-2,0м. Для установки светильника непосредственно на вершину опор ОКК-12 может потребоваться переходник из труб 48 либо 57мм с опорным кольцом 75мм. |
