Описание опор СФГ-1300-10,0

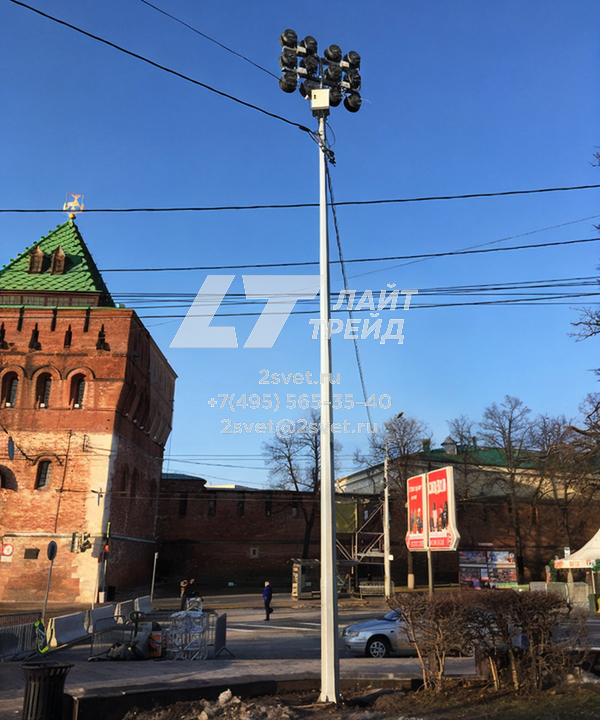

СФГ-1300-10,0-01**-ц – силовая фланцевая граненая опора высотой 10 метров с нагрузкой 1300 кг. Это опоры увеличенной высоты и прочности, созданные для выполнения особо трудных задач при размещения осветительного оборудования с воздушной подводкой питания, а также прокладки ВЛИ с самонесущими изолированными проводами. Десятиметровые опоры могут стать незаменимым средством поддержки СИПа на заниженных участках местности: овраги, обочины дорог и т.п. Применение листовой стали толщиной 6мм, свернутой в конус с гранями – ребрами жесткости гарантирует необходимые прочность и устойчивость опор при минимальном расходе метала для их изготовлении. Обработка поверхности опор методом горячего цинкования гарантирует длительный эксплуатационный срок и безупречный внешний вид на всем его протяжении.

Конструкция опор СФГ-1300-10,0:

Опоры СФГ-1300-10,0 изготавливаются из стального листа, который под действием пресса сворачивается в конус с восемью гранями. Наличие граней – ребер жесткости, обеспечивает необходимую устойчивость и прочность конструкции. Для воздушного подвода питающего кабеля и поддержки линий с СИПом в верхней части опоры предусмотрено сквозное отверстие (типовая модификация -01). Арматура для подвеса СИПа заказывается отдельно. Полый ствол опоры позволяет прокладывать питающий кабель к светильникам и прожекторам при его подземной прокладке. Для доступа к кабелю, установки монтажных коробок, вводных щитков, автоматов и другого необходимого оборудования в нижней части опор прорезается ревизионное окно с монтажной планкой, которые защищается антивандальным лючком с замком (опциональная модификация -02). Опоры СФГ – фланцевые, имеют приваренный к основанию ствола подпятник (фланец) – круглый стальной лист с отверстиями для крепежных метизов. Поверхность опор обрабатывается  методом горячего цинкования, что обеспечивает надежную антикоррозийную защиту. При заказе возможна дополнительная покраска опор в любой цвет по палитре RAL.

Установка опор СФГ-1300-10,0:

Опоры СФГ - фланцевые, устанавливаются на предварительно смонтированную закладную деталь фундамента (трубчатую, анкерную, монтажную плиту). Подпятник (фланец) опоры совмещается с закладной деталью, фиксируется и выравнивается с помощью крепежных метизов.

Типы используемых кронштейнов:

Для установки светильников на опорах СФГ применяются стандартные трубчатые кронштейны с опорным кольцом. Диаметр опорного кольца должен соответствовать диаметру вершинки опоры. Фиксация кронштейнов осуществляется с помощью восьми шпилек, расположенных в два ряда с четырёх сторон на вершинке опоры. Максимальные параметры высоты и вылета кронштейнов определяются исходя из допустимых нагрузок в данной ветровой зоне.
