Высота опоры: от 8 до 10 м (см. таблицу)
Несущие способности, кг: от 400 до 2000
Материал: сталь
Тип опоры: граненая, коническая, силовая, фланцевая
Тип покрытия: горячее цинкование
Нижний диаметр: см. таблицу
Верхний диаметр: (см. таблицу)
Комплектация: оцинкованные болты М10/М12 (в зависимости от модификации опоры) для крепления кронштейна, 8 шт
Применение: размещение воздушных линий СИП, освещение улиц и дорог с высокой, средней и низкой интенсивностью движения, транспортных развязок, виадуков, территорий дворов и микрорайонов, АЗС, парковок и автостоянок, спортивных объектов и т.п. с возможностью воздушной подводки питающего кабеля
Производитель: Opora Engineering, Россия
Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru |

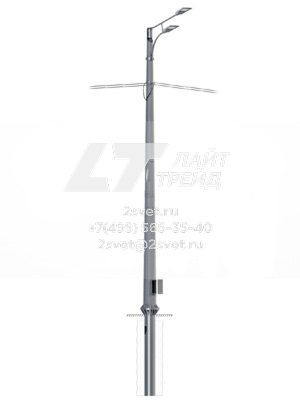

Описание опор СФГ
Силовые граненые опоры СФГ с фланцевым основанием предназначены для поддержки воздушных линий самонесущих изолированных проводов (СИП), а также для установки светильников уличного освещения с возможностью воздушного подвода питания, размещения прожекторов, рекламных баннеров, другого габаритного тяжелого оборудования. Листовой прокат и многогранная конструкция обеспечивает опорам СФГ малый вес при значительных несущих способностях. Опоры СФГ характеризуются высотой (от 8 до 10м) и силовой нагрузкой (боковая статическая нагрузка от 400кг до 2000кг), что позволяет подбирать опоры в соответствии с расчетными нагрузками, особенностями местности и задачами освещения. Соответственно, опоры СФГ могут устанавливаться на любом участке ВЛ в качестве концевой, промежуточной, анкерной, угловой, ответвительной). Фланцевое основание позволяет максимально точно выровнять опору по оси на смонтированной закладной детали. Стоимость опор СФГ значительно ниже трубчатых аналогов за счет меньшего расхода метала, а декоративные качества заметно выше.
см. также прямостоечные силовые граненые опоры СПГ |
Конструкция опор СФГ
- Опора изготавливается из листовой стали методом гибки с автоматической сваркой швов и имеет 8-гранную коническую форму. Марка и толщина стали, параметры основания и вершины подбираются в соответствии с требуемыми несущими способностями опоры и климатическими условиями.
- В основании опоры предусмотрен усиленный круглый фланец с 8 или12 отверстиями для крепления к закладной детали фундамента.
- Опора СФГ поставляется в двух модификациях: с воздушной подводкой кабеля, для чего в верхней части опоры предусмотрено сквозное отверстие (исп. 01 – без лючка); и с подземной прокладкой кабеля, для чего в нижней части ствола опор предусматривается усиленное ревизионное окно с лючком (исп. 02 - с лючком).
- Опора имеет антикоррозийную защиту, выполненную способом горячего цинкования.
- Возможно дополнительное окрашивание (эмаль, порошковое окрашивание) по палитре RAL.
Установка опор СФГ, размещение СИП и светильников
- Опора устанавливается на предварительно смонтированный железобетонный фундамент с ЗДФ либо АЗДФ с помощью 8 или 12 болтов (М16-М30, см. таблицу).
- Типовые закладные детали фундамента приведены в таблице. Проектирование фундамента осуществляется с учетом особенностей грунта, климатических условий, ветрового района и других факторов силами проектных организаций.
- Питающий кабель подводится подземным способом через сквозное окно в закладной детали фундамента либо воздушным способом через сквозное отверстие в верхней части опоры (900–1000 мм от вершины).
- Подвес СИПа осуществялется с помощью специальной арматуры (заказывается отдельно).
- Кронштейн для светильников устанавливается на вершину опоры с опорным кольцом и заходящей трубой, фиксируется зажимными болтами.
Возможно использование приставных кронштейнов с хомутами.
- Для разведения кабеля, установки вводных щитков и других электрокомплектующих в нижней части опоры предусмотрена ниша с монтажной планкой и точкой заземления (болт М10), закрытая антивандальным лючком.
Основные узлы опор СФГ |
 |
 |
 |
 |
| Крепление кронштейна |
Подвес СИП |
Фланцевое соединение |
Окно ЗДФ для вывода кабеля |

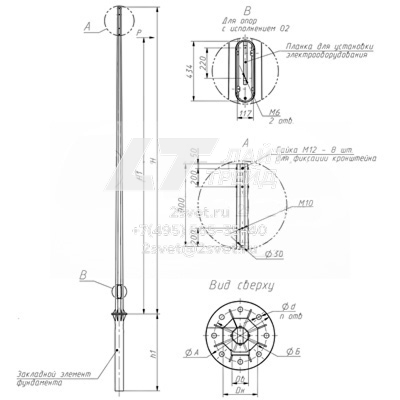

Габаритные размеры опор СФГ
|
Таблица технических параметров опор СФГ
| Наименование опоры |
M, кг * |
P, кг |
K |
ЗДФ |
Размеры, мм (смотри схему опоры) |
| H |
h1 |
Db |
Dh |
S |
d |
n |
А |
Б |
| СФГ-400(90)-8,0-01**-ц |
140 |
400 |
Ф4,Ф5 |
ЗФ-24/8/Д310-2,5-б |
8000 |
2500 |
90 |
207 |
4 |
M24 |
8 |
400 |
310 |
| СФГ-400(90)-9,0-01**-ц |
158 |
700 |
Ф4,Ф5 |
ЗФ-24/8/Д310-2,5-б |
9000 |
2500 |
90 |
210 |
4 |
M24 |
8 |
400 |
310 |
| СФГ-400-10,0-01**-ц |
178 |
400 |
Ф4,Ф5 |
ЗФ-24/8/Д310-2,5-б |
10000 |
2500 |
90 |
220 |
4 |
M24 |
8 |
400 |
310 |
| СФГ-700(90)-8,0-01**-ц |
191 |
700 |
Ф4,Ф5 |
ЗФ-30/8/Д380-2,5-б |
8000 |
2500 |
90 |
230 |
5 |
M30 |
8 |
495 |
380 |
| СФГ-700(90)-9,0-01**-ц |
223 |
700 |
Ф4,Ф5 |
ЗФ-30/8/Д380-2,5-б |
10000 |
3500 |
120 |
250 |
5 |
M30 |
8 |
495 |
380 |
| СФГ-700-10,0-01**-ц |
275 |
700 |
Ф6-Ф7, Ф16 |
ЗФ-30/12/Д500-3,0-б |
10000 |
3000 |
120 |
250 |
5 |
M30 |
8 |
495 |
380 |
| СФГ-1000-8,0-01**-ц |
288 |
1000 |
Ф6-Ф7, Ф16 |
ЗФ-30/12/Д440-3,0-б |
8000 |
3000 |
120 |
230 |
6 |
M30 |
12 |
540 |
440 |
| СФГ-1000-9,0-01**-ц |
344 |
1000 |
Ф6-Ф8, Ф16 |
ЗФ-30/12/Д440-3,0-б |
9000 |
3000 |
130 |
250 |
6 |
M30 |
12 |
540 |
440 |
| СФГ-1000-10,0-01**-ц |
396 |
1000 |
Ф6-Ф8, Ф16 |
ЗФ-30/12/Д440-3,0-б |
10000 |
3000 |
130 |
250 |
6 |
M30 |
12 |
540 |
440 |
| СФГ-1300-8,0-01**-ц |
313 |
1300 |
Ф6-Ф7, Ф16 |
ЗФ-30/12/Д440-3,0-б |
8000 |
3000 |
120 |
320 |
6 |
M30 |
12 |
540 |
440 |
| СФГ-1300-9,0-01**-ц |
392 |
1300 |
Ф9-Ф10, Ф15 |
ЗФ-30/12/Д470-3,0-б |
9000 |
3000 |
150 |
340 |
6 |
M30 |
12 |
580 |
470 |
| СФГ-1300-10,0-01**-ц |
451 |
1300 |
Ф9-Ф10, Ф15 |
ЗФ-30/12/Д500-3,0-б |
10000 |
3000 |
150 |
364 |
6 |
M30 |
12 |
610 |
500 |
| СФГ-1800-9,0-01**-ц |
448 |
1800 |
Ф19 |
ЗФ-36/12/Д520-3,0-б |
9000 |
3000 |
180 |
395 |
6 |
M36 |
12 |
650 |
520 |
| СФГ-1800-10,0-01**-ц |
511 |
1800 |
Ф19 |
ЗФ-36/12/Д540-3,0-б |
10000 |
3000 |
180 |
420 |
6 |
M36 |
12 |
670 |
520 |
| СФГ-2000-9,0-01**-ц |
476 |
2000 |
Ф19 |
ЗФ-36/12/Д540-3,0-б |
9000 |
3000 |
180 |
420 |
6 |
M36 |
12 |
670 |
540 |
| СФГ-2000-10,0-01**-ц |
546 |
2000 |
Ф19 |
ЗФ-36/12/Д560-3,0-б |
10000 |
3000 |
180 |
445 |
6 |
M36 |
12 |
690 |
560 |
______
* - Полная масса опоры, кг с учетом покрытия;
**
cпособ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – подземный (увеличение указанной массы на 5 кг).;
См. ветровые зоны (справочная информация);
Р - макс. горизонтальное усилие в верхней части опоры;
K - обозначение установочного места для кронштейна;
H - надземная высота опоры;
h1 - высота закладной детали;
Dh - нижний диаметр;
Db - верхний диаметр;
d - диаметр отверстия во фланце под анкерный болт;
n - количество отверстий под анкерные болты;
А - размер фланца;
Б - расстояние между анкерными болтами.

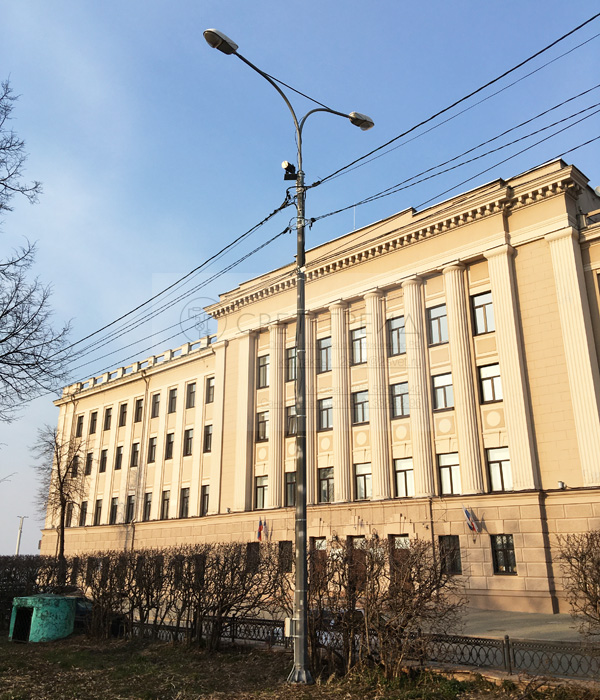

Применение опоры СФГ для освещения автомобильной дороги и поддержки линии СИП |
Опора СФГ применяется в качестве промежуточной при поддержке воздушной линии СИП. СИП крепится в несколько ярусов с помощью специальных хомутов. Опора предназначена также для установки проезжей части и прогулочной зоны, для чего применяется двухрожковый разнонаправленный консольный кронштейн с установленными на нем ламповыми светильниками типа ЖКУ. Также на опоре установлена камера видеонаблюдения. |
|
