Опора СФГ9-2000

Технические характеристики* СФГ-2000-9,0:

Высота опоры, м: 9
Вес опоры, кг: 476
Maкcимaльнaя гopизoнтaльнaя нaгpузкa в вepxнeй чacти oпopы, кг: 2000
Материал: листовая сталь С345 ГОСТ 27772-88
Толщина стенки, мм: 6
Тип опоры: силовая, фланцевая, граненая, коническая
Тип покрытия: горячее цинкование ГОСТ 9.307-89
Размер основания, мм: 420
Размер вершины, мм: 180
Параметры фланца, мм: Ø670, м.ц. Ø540, 12 oтв. X M36
Параметры ревизионного лючка, мм: 434х117
Климатический район (макс.) ГОСТ 16350-80: II
Ветровой район (макс.) СНиП 2.01.07-85: VII
Тип используемых кронштейнов: Ф19 (133/210мм)
Типовой фундамент: ЗФ-36/12/Д540-3,0-б

*Производитель вправе вносить изменения в конструктив опор, не влияющие на функциональные характеристики

Применение: размещение тяжелых осветительных приборов, других конструкций, поддержка воздушных линий с СИПом

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание опор СФГ-2000-9,0

СФГ-2000-9,0-01**-ц – силовая фланцевая граненая опора высотой 9 метров с нагрузкой 2000 кг. В стандартной линейке силовых граненых опор это самая прочная опора, рассчитанная на колоссальные изгибающие нагрузки на ствол. Опора имеет практически безграничные возможности по размещению воздушных линий электропередач с самонесущими изолированными проводами, а также в плане установки осветительного и другого тяжелого и габаритного оборудования: рекламных конструкций, информационных табло и т.п. Опоры СФГ-2000-9,0-01**-ц могут применяться на любом участке цепи в качестве концевых, промежуточных, ответвительных, анкерных. При всех своих функциональных возможностях опора имеет сравнительно компактные габариты и небольшой вес, что благоприятно влияет на процессы транспортировки и установки.

Конструкция опор СФГ-2000-9,0:

Опоры СФГ-2000-9,0 изготавливаются из стального листа, который под действием пресса сворачивается в конус с восемью гранями. Наличие граней – ребер жесткости, обеспечивает необходимую устойчивость и прочность конструкции. Для воздушного подвода питающего кабеля и поддержки линий с СИПом в верхней части опоры предусмотрено сквозное отверстие (типовая модификация -01). Арматура для подвеса СИПа заказывается отдельно. Полый ствол опоры позволяет прокладывать питающий кабель к светильникам и прожекторам при его подземной прокладке. Для доступа к кабелю, установки монтажных коробок, вводных щитков, автоматов и другого необходимого оборудования в нижней части опор прорезается ревизионное окно с монтажной планкой, которые защищается антивандальным лючком с замком (опциональная модификация -02). Опоры СФГ – фланцевые, имеют приваренный к основанию ствола подпятник (фланец) – круглый стальной лист с отверстиями для крепежных метизов. Поверхность опор обрабатывается  методом горячего цинкования, что обеспечивает надежную антикоррозийную защиту. При заказе возможна дополнительная покраска опор в любой цвет по палитре RAL.

Установка опор СФГ-2000-9,0:

Опоры СФГ - фланцевые, устанавливаются на предварительно смонтированную закладную деталь фундамента (трубчатую, анкерную, монтажную плиту). Подпятник (фланец) опоры совмещается с закладной деталью, фиксируется и выравнивается с помощью крепежных метизов.

Типы используемых кронштейнов:

Для установки светильников на опорах СФГ применяются стандартные трубчатые кронштейны с опорным кольцом. Диаметр опорного кольца должен соответствовать диаметру вершинки опоры. Фиксация кронштейнов осуществляется с помощью восьми шпилек, расположенных в два ряда с четырёх сторон на вершинке опоры. Максимальные параметры высоты и вылета кронштейнов определяются исходя из допустимых нагрузок в данной ветровой зоне.

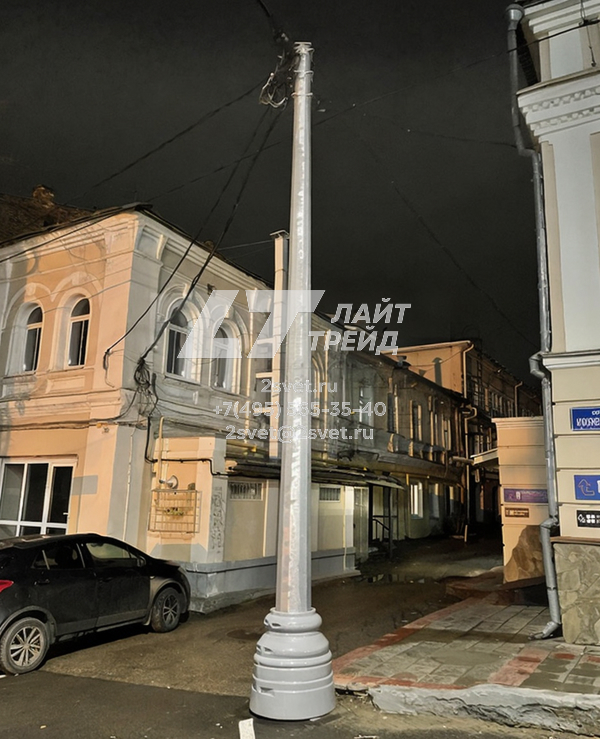

Пример использования опор СФГ-2000-9,0:

Пример использования опор СФГ-2000(90)-9,0
