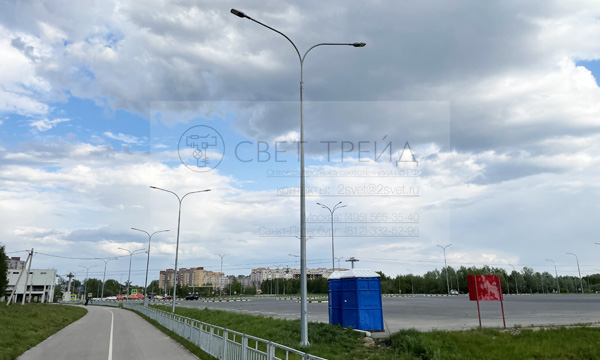

Описание опор СФГ-400(90)-9,0

СФГ-400(90)-9,0-01**-ц  – силовая фланцевая граненая опора высотой 9 метров с нагрузкой 400 кг. Наиболее популярная силовая опора при размещении воздушных линий самонесущих изолированных проводов. Наиболее часто такие опоры применяются в качестве промежуточных. Кроме того, СФГ – это световые опоры, т.е. они предназначены для размещения световых приборов: консольных светильников, прожекторов. На базе опор СФГ также возможно создание осветительных комплексов на солнечных батареях или отдельно стоящих молниеотводов. В сравнении со своими трубчатыми аналогами, силовая граненка обладает меньшим весом. А благодаря меньшему расходу металла при ее изготовлении, цена опор СФГ существенно ниже.

Конструкция опор СФГ-400(90)-9,0:

Опоры СФГ-400(90)-9,0 изготавливаются из стального листа, который под действием пресса сворачивается в конус с восемью гранями. Наличие граней – ребер жесткости, обеспечивает необходимую устойчивость и прочность конструкции. Для воздушного подвода питающего кабеля и поддержки линий с СИПом в верхней части опоры предусмотрено сквозное отверстие (типовая модификация -01). Арматура для подвеса СИПа заказывается отдельно. Полый ствол опоры позволяет прокладывать питающий кабель к светильникам и прожекторам при его подземной прокладке. Для доступа к кабелю, установки монтажных коробок, вводных щитков, автоматов и другого необходимого оборудования в нижней части опор прорезается ревизионное окно с монтажной планкой, которые защищается антивандальным лючком с замком (опциональная модификация -02). Опоры СФГ – фланцевые,имеют приваренный к основанию ствола подпятник (фланец) – круглый стальной лист с отверстиями для крепежных метизов. Поверхность опор обрабатывается  методом горячего цинкования, что обеспечивает надежную антикоррозийную защиту. При заказе возможна дополнительная покраска опор в любой цвет по палитре RAL.

Установка опор СФГ-400(90)-9,0:

Опоры СФГ - фланцевые, устанавливаются на предварительно смонтированную закладную деталь фундамента (трубчатую, анкерную, монтажную плиту). Подпятник (фланец) опоры совмещается с закладной деталью, фиксируется и выравнивается с помощью крепежных метизов.

Типы используемых кронштейнов:

Для установки светильников на опорах СФГ применяются стандартные трубчатые кронштейны с опорным кольцом. Диаметр опорного кольца должен соответствовать диаметру вершинки опоры. Фиксация кронштейнов осуществляется с помощью восьми шпилек, расположенных в два ряда с четырёх сторон на вершинке опоры. Максимальные параметры высоты и вылета кронштейнов определяются исходя из допустимых нагрузок в данной ветровой зоне.
