Высота опоры: от 3 до 16 м (см. таблицу)
Материал: сталь, толщиной 3-4 мм
Тип опоры: граненая (8-гранная), несиловая, фланцевая
Тип покрытия: горячее цинкование
Нижний диаметр: см. таблицу
Верхний диаметр: 60, 75 и 100 мм (см. таблицу)
Высота люка: 450 мм
Ширина люка: от 73 до 125 см
Условные обозначения на схеме:
- S - толщина стенки;
- H - надземная высота опоры;
- h - высота подземной части опоры;
Применение: используется при освещении улиц и дорог с высокой, средней и низкой интенсивностью движения, многоуровневых развязок, виадуков с возможностью размещения дорожных знаков. Освещение воздушных, речных и морских портов, территорий дворов и микрорайонов, АЗС, площадей, парковок и автостоянок. Спортивное освещение. Ландшафтное освещение.
Производитель: Opora Engineering, Россия
Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru |

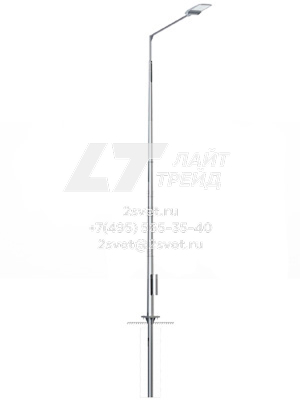

Описание опор НФГ |
НФГ – несиловые фланцевые граненые опоры высотой от 3-х до 16-ти метров, предназначенные для размещения светильников уличного освещения. Широкие функциональные возможности опор НФГ также позволяют применять их для установки прожекторов, молниеотводных шпилей, рекламных баннеров, и даже использовать их в качестве промежуточных опор ВЛ при размещении СИП с учетом расчетных нагрузок. Преимущества листовой стали и восьмигранной конструкции ствола заключаются в возможности обеспечивать высокие несущие способности, прочность и устойчивость при малом весе самих опор. Опоры НФГ заслуженно являются наиболее востребованной модификацией стальных опор уличного освещения благодаря универсальности применения, большой амплитуде высот, эстетических достоинствах и относительно невысокой цене.
см. также несиловые трубчатые опоры НП и НФ |
Конструкция опор НФГ
- Ствол опоры - граненый (8 граней), изготовлен из листовой высокосортной стали методом гибки с автоматической сваркой швов.
- Опора может быть изготовлена по эскизам заказчика с индивидуальными размерами.
- На вершине опоры предусмотрены крепежные болты для фиксации кронштейна с заходящей трубой.
- Для разведения кабеля, установки вводных щитков и других электрокомплектующих в нижней части опоры (500мм от фланца) предусмотрена ниша с монтажной планкой и точкой заземления (болт М10), закрытая антивандальным лючком.Опоры высотой от 6 метров имеют усиленную конструкцию лючка.
- В основании опоры приварен квадратный фланец с крепежными отверстиями для установки на закладную деталь железобетонного фундамента.
- Антикоррозийное покрытие выполнено по технологии горячего цинкования, что обеспечивает длительный эксплуатационный срок и отличный внешний вид.
- Опора может быть дополнительно окрашена в цвета по палитре RAL при заказе.
Установка опор НФГ
- Опора устанавливается на забетонированную закладную деталь (ЗДФ, АЗДФ, поставляется отдельно) с помощью 4-х болтов (М16-М30, см. таблицу).
- Типовые закладные детали фундаменты приведены в таблице, проектирование фундамента осуществляется с учетом с учетом особенностей грунта, климатических условий, ветрового района и других факторов силами проектных организаций.
- Кабель подводится подземным способом через сквозное окно в закладной детали фундамента.
- Опоры могут иметь увеличенный диаметр вершины (100м) и применяться в качестве промежуточной при подвесе СИП (согласовывается при заказе).
- Светильники и прожекторы размещаются с помощью кронштейна соответствующего типа с заходящей трубой и фланцевым опорным кольцом. Светильник может быть установлен непосредственно на вершину опоры при условии совпадения посадочных диаметров.
- Расчёт параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации.
|
Основные узлы опор НФГ |
 |
 |
 |
 |
| Крепление кронштейна |
Ревизионный лючок |
Фланцевое соединение |
Окно ЗДФ для вывода кабеля |
|

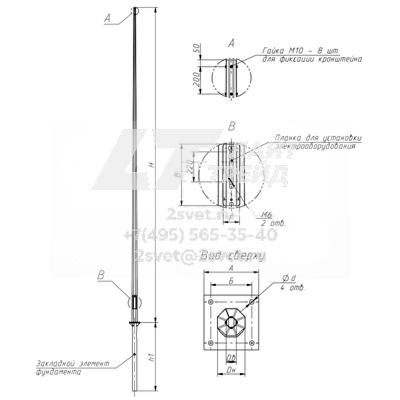

Схема опор НФГ с габаритными размерами
Таблица технических параметров опор НФГ
| Наименование опоры |
Масса опоры, кг * |
P, кг |
K |
ЗДФ |
Размеры, мм (смотри схему опоры) |
| H |
h |
Db |
Dh |
S |
d |
n |
А |
Б |
| НФГ-3,0-02-ц |
21,6 |
до 60 |
Ф2 |
ЗФ-16/4/К140-1,0-б |
3000 |
1000 |
60 |
96 |
3 |
18 |
4 |
190 |
140 |
| НФГ-4,0-02-ц |
29,4 |
до 60 |
Ф2 |
ЗФ-16/4/К140-1,0-б |
4000 |
1000 |
60 |
108 |
3 |
18 |
4 |
190 |
140 |
| НФГ-5,0-05-ц |
48,0 |
до 80 |
Ф2 |
ЗФ-20/4/К180-1,0-б |
5000 |
1000 |
75 |
110 |
4 |
22 |
4 |
190 |
140 |
| НФГ-6,0-05-ц |
63,0 |
до 80 |
Ф2 |
ЗФ-20/4/К180-1,2-б |
6000 |
1000 |
75 |
126 |
4 |
22 |
4 |
190 |
140 |
| НФГ-7,0-05-ц |
83,0 |
до 150 |
Ф2 |
ЗФ-30/4/К230-1,5-б |
7000 |
1500 |
75 |
135 |
4 |
22 |
4 |
320 |
230 |
| НФГ-8,0-05-ц |
100,0 |
до 150 |
Ф2 |
ЗФ-30/4/К230-1,5-б |
8000 |
1500 |
75 |
146 |
4 |
22 |
4 |
320 |
230 |
| НФГ-9,0-05-ц |
125,0 |
до 150 |
Ф2 |
ЗФ-30/4/К300-2,0-б |
9000 |
2000 |
75 |
160 |
4 |
22 |
4 |
320 |
230 |
| НФГ-10,0(75)-05-ц |
142,0 |
до 150 |
Ф2 |
ЗФ-30/4/К300-2,0-б |
10000 |
2000 |
75 |
170 |
4 |
22 |
4 |
320 |
230 |
| НФГ-10,0(100)-05-ц |
178,0 |
до 150 |
Ф4 |
ЗФ-30/4/К300-2,0(2,5)-б |
10000 |
2000 |
100 |
210 |
4 |
26 |
4 |
320 |
230 |
| НФГ-11,5(75)-02-ц |
190,0 |
до 150 |
Ф2 |
ЗФ-30/4/К300-2,0(2,5)-б |
11500 |
2500 |
75 |
200 |
4 |
32 |
4 |
400 |
300 |
| НФГ-11,5(100)-02-ц |
223,0 |
до 150 |
Ф4 |
ЗФ-30/4/К300-2,0(2,5)-б |
11500 |
2500 |
100 |
232 |
4 |
32 |
4 |
400 |
300 |
| НФГ-14,0-02-ц |
317,0 |
до 150 |
Ф4 |
ЗФ-36/4/К400-3,0-б |
14000 |
3000 |
100 |
254 |
4 |
38 |
4 |
490 |
400 |
| НФГ-16,0-02-ц |
373,0 |
до 150 |
Ф4 |
ЗФ-36/4/К400-3,0-б |
16000 |
3000 |
100 |
276 |
4 |
38 |
4 |
490 |
400 |
______
* - Масса опоры, кг *(без учета покрытия, доп. оборудования)
P - максимальная боковая нагрузка в верхней части опоры. см. ветровые зоны (справочная информация)
S - толщина стали в стенке опоры
K - обозначение установочного места для кронштейна;
H - надземная высота опоры;
h - высота подземной части опоры;
Dh - нижний диаметр;
Db - верхний диаметр;
d - диаметр отверстия во фланце под анкерный болт;
n - количество отверстий под анкерные болты;
А - размер фланца;
Б - расстояние между анкерными болтами.

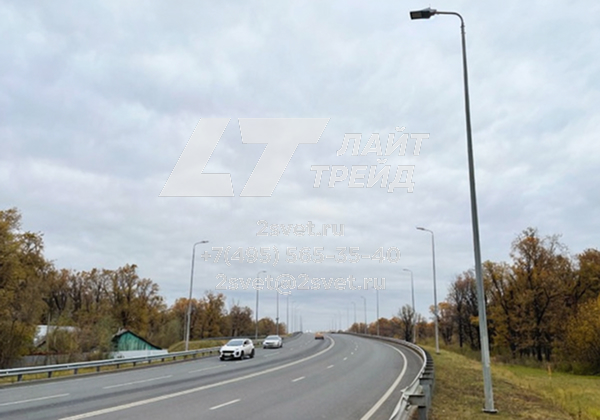

Применение опор НФГ для освещения автомобильной дороги |
 |
|
