Опоры освещения (прожекторные мачты, кронштейны и др. металлоконструкции) - неотъемлемый атрибут сферы светотехники. Они предназначены для высотного размещения светового оборудования: светильников и прожекторов, обеспечивают их устойчивое и надежное крепление, а также желаемый уровень освещенности и характер светораспределения. Помимо функциональных требований, предъявляемых к осветительным металлоконструкциям, существуют и эстетические, связанные с их внешним видом, который должен соответствовать общей концепции городских улиц, парков, предприятий и других объектов. Немаловажным фактором являются и потребительские факторы, связанные с оперативностью поставок и ценообразованием: крайне часто от проектировщиков можно услышать, что купить опоры им нужно было еще вчера, и при этом уложиться в скромный сметный бюджет. Названные цели достигаются путем тщательного проектирования конструкций, отлаженных производственных процессов (раскрой, гибка, сварка, обработка, горячее цинкование, окраска, оснащение и др.) и грамотным маркетинговым подходом, в результате чего заказчик получает качественные опоры и другие металлоконструкции в необходимые сроки и по умеренным ценам. Таким образом, важнейшим моментом здесь становится выбор поставщика, готового решать поставленные вопросы.
Несомненными лидерами в сфере производства осветительных мачт. опор и других металлоконструкций можно назвать польское предприятие Valmont и российское - Opora Engineering, предлагающие широкий ассортимент высококачественной продукции, отвечающей мировым стандартам.
 |
 |
 |
 |
Уличные опоры освещения представляют собой массивные металлоконструкции высотой 3-21 м различного строения и характеристик, применяемые для освещения улиц, дорог и магистралей, дворов и микрорайонов, школ, детсадов, АЗС, площадей, других территорий и объектов. В зависимости от предназначения, такие опоры бывают силовые и несиловые; по способу установки: прямостоечные (вкапываемые) и фланцевые; по строению: граненые, круглые, трубчатые и др. В зависимости от таких характеристик опоры получают условные обозначения: ОГК, ОКК, ОНО, МК, НФГ, НПГ, НФК, НПК, ОГС, СФГ, СПГ, СФК, ОС, ОСф, ОСп, СФ, СП, НФ, НП, ОГКС, ОККС, П-ФГ, ОКК Проспект, ОКК Бульвар и т.п. Стальные опоры освещения подлежат антикоррозийной обработке методом горячего цинкования. В сфере уличного освещения также широко применяются алюминиевые опоры освещения: ОККА, ОККАГ, ОКЦА. |
 |
Парковые опоры: ОП, НП, НФ, ОД, КО, ОТ, Чугунные фонари предназначены для функционально-декоративного освещения зон отдыха: парков, скверов, бульваров, тротуаров, набережных, придомовых территорий, частных ландшафтов и других объектов и территорий, требующих высокой эстетики и художественного оформления. Такие опоры изготавливаются из стальных труб, имеют небольшую высоту (2-5 метров) и рассчитаны под установку венчающих (торшерных) светильников типа ГТУ, ЖТУ, НТУ, РТУ. Зачастую опоры красятся в нестандартные цвета в соответствии с особенностями проектов, украшаются декоративными элементами (цоколи, кованые кронштейны, пластиковое покрытие). Особое место среди парковых опор занимают опоры отраженного света (Мербау), а также опоры с интегрированными светодиодными светильниками (Тверь). Актуальным трендом является применение алюминиевых опор для функционально-декоративного освещния ОПТА, ОПКА. |
 |
Прожекторные мачты - особые металлоконструкции, предназначенные для установки габаритных осветительных приборов - прожекторов на значительную высоту. Применяются при освещении спортивных сооружений (стадионов, катков, футбольных полей), промышленных зон (карьеров, строительных площадок), открытых складов, портов, площадей перед торговыми центрами и др. больших пространств и территорий. Особое место среди высотных мачт занимают мачты радиосвязи (коммуникационные мачты), служащие для размещения антенн различного назначения и обеспечения зон покрытия сотовой связью, интернетом и т.п. Среди наиболее популярных моделей осветительных мачт можно назвать: AGENA, BELIER, ALTOR, SYDNEY. Прожекторные мачты Opora Engineering имеют обозначение МГФ-М и МГФ-СР. Мачты производства Amira: BMO, ВМОН, BГМ, BГН |
 |
Молниеотвод - высотная металлоконструкция, преднаначенная для защиты территорий и объектов от попадания молний. Молниеотвод призван принимать электрический разряд на себя, предотвращая попадание молний в уязвимые места и предметы. Установка молниеотводов является обязательным требованием на объектах, требующих особой защиты от возгорания или взрывов, например, на автозаправках, НПЗ, химических складах, опасных производствах и т.п. Молниеотвод может представлять собой самостоятельную отдельно стоящую металлоконструкцию, реализовываемую на базе опор НФГ, на базе ОГК (молниеотводы МОГК), или секционных мачт (молниеотводные мачты МОГК), оснащаться тросами, может совмещаться с мачтами с мобильной (BГM) или стационарной короной (ВГН), а также устанавливаться в качестве дополнения к оголовникам на осветительных опорах. |
 |
Светофорные стойки Светофорные стойки – обобщенное наименование опорных металлоконструкций для размещения средств организации дорожного движения: светофоров и другого светосигнального оборудования, камер видеонаблюдения и видеофиксации нарушений ПДД, дорожных знаков, информационных табличек, солнечных батарей и др. В качестве опор применяется трубчатая или граненая стальная опора с внутренним подводом кабеля. Оборудование может размещаться как непосредственно на опоре, так и с помощью выносного кронштейна, обеспечивающего необходимый вынос над проезжей частью. Светофорные стойки должны соответствовать высоким требованиям качества и безопасности, а также иметь эстетичный внешний вид, соответствующий стандартам современных городских инфраструктур. На сайте представлены светофорные стойки производства Amira, Opora Engineering, а также типовые модфикации опор для светофоров. |
 |
Флагшток - стальная коническая конструкция, предназначенная для размещения флагов, вывесок, стягов, рекламных сообщений, и любой другой формы информационных средств, требующих установки на высоте для всеобщего обозрения. Устройство флагштока позволяет легко и быстро манипулировать флагом за счет троса. Поскольку цель установки флагов состоит в привлечении внимания к определенному предприятию, мероприятию или товару, создании хорошего впечатления от увиденного, флагшток должен соответствовать самым высоким эстетическим требованиями. Традиционные сферы использования флагштоков - спортивные объекты, детские учебные и оздоровительные учреждения, площадки перед фасадами административных зданий, офисов, представительств коммерческих организаций. |
 |
Кронштейны, оголовники, плечи, поперечины, короны - металлоконструкции, соединяющие осветительное оборудование (светильники и прожекторы) с опорой или мачтой. Разумеется, отдельные модели светильников и прожекторов могут быть установлены и непосредственно на опору (например, торшерные), однако когда требуется разместить несколько осветительных приборов, установить под определенным углом, или вынести их на определенное расстояние над местом установки опоры, необходимо использовать венчающую консоль. Оголовники различаются по высоте, вылету, изгибу, количество рожков, а прожекторные короны - по количеству посадочных мест и соответственно - габаритам. На сайте представлены каталоги кронштейнов производства Amira, Opora Engineering, а также типовые модфикации кронштейнов. |
 |
Закладные детали фундаментов (ЗДФ) применяются для установки опор и мачт освещения, а также молниеотводов, флагштоков, опор СИП и контактной сети, других высотных металлоконструкций. Это основа железобетонного фундамента, к которой крепится наземная часть опоры. Именно ЗДФ обеспечивает надежную и безопасную установку, а также ровное вертикальное положение опоры. Традиционно к ним относятся трубчатые закладные детали с квадратным или круглым фланцем, анкерные закладные детали с кондукторными кольцами. Сюда же можно отнести категорию выносных консолей. Тип и размер закладной детали подбирается в соответствии с проектом фундамента. К большинству типовых опор (декоративных, несиловых утилитарных, силовых), мачт (освещения и связи), а также размещаемых на их базе молниеотводов, были разработаны рекомендованные модели закладных деталей фундамента. На сайте представлены каталоги ЗДФ производства Amira, Opora Engineering, а также типовые модфикации ЗДФ. |
 |
Комплектующие для опор и мачт освещения
Организация уличного освещения с помощью опор и мачт освещения предполагает применение ряда комплектующих, обеспечивающих надежный монтаж и дальнейшую безопасную и эффективную эксплуатацию светового оборудования. Прежде всего, речь идет об электроустановочных изделиях, таких как вводные щитки, автоматы, устройства защиты и распределения, проводники, предохранители, зажимы, монтажные коробки и т.п. Не менее важное место занимают крепежные элементы: болты, шайбы, гайки, хомуты, фиксаторы и т.п. Это те самые мелочи, от которых зависит работоспособность всей системы освещения объекта. |
Справочная информация

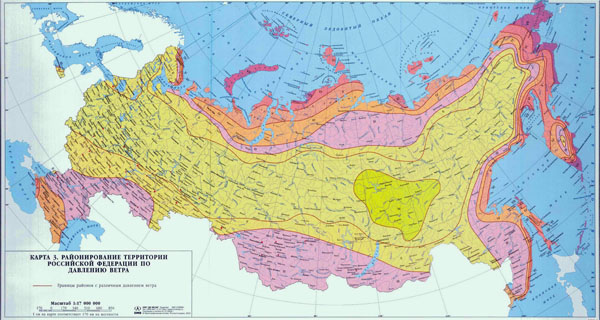

Карта ветровых зон России
| Характеристика ветровых зон | ЗОНА I | ЗОНА II | ЗОНА III | ЗОНА IV | ЗОНА V | ЗОНА VI | ЗОНА 33,3 |
| Давление ветра (Па) | 230 | 300 | 380 | 480 | 600 | 730 | 680 |
| Скорость ветра (м/с) | 19,4 | 22,2 | 25,0 | 28,1 | 31,4 | 34,6 | 33,3 |
