Описание опор НФК

НФК – несиловые фланцевые круглоконические опоры высотой от 3-х до 11,5 метров, предназначенные для размещения светильников уличного освещения. Их главная особенность – форма ствола, представляющая собой конус с круглым поперечным сечением. Ровный гладкий ствол с едва заметным продольным швом, выполненным на линии автоматической сварки, обеспечивает опорам серии НФК большой эстетический потенциал. Благодаря этому опоры НФК прекрасно сочетаются с современными моделями светодиодных светильников и гармонично вписываются в современные городские пространства и инфраструктуру. Опоры НФК небольшой высоты также широко применяются в проектах функционально-декоративного освещения с венчающими светильниками. Опоры НФК имеют малый вес, они не предназначены для поддержки СИПа, но могут быть использованы для размещения прожекторов, камер видеонаблюдения, громкоговорителей, молниеотводных шпилей и другого оборудования при условии соответствия расчетным нагрузкам.

см. также круглоконические прямостоечные опоры НПК

Конструкция опор НФК

• Ствол опоры - круглый конический, изготовлен из листовой высокосортной стали методом гибки с автоматической сваркой швов.
• На вершине опоры предусмотрены крепежные болты для фиксации кронштейна с заходящей трубой.
• Для разведения кабеля, установки вводных щитков и других электрокомплектующих в нижней части опоры (500мм от фланца) предусмотрена ниша с монтажной планкой и точкой заземления (болт М10), закрытая антивандальным лючком.Опоры высотой от 5 метров имеют усиленную конструкцию лючка.
• В основании опоры приварен квадратный фланец с 4 крепежными отверстиями для установки на закладную деталь железобетонного фундамента.
• Антикоррозийное покрытие выполнено по технологии горячего цинкования, что обеспечивает длительный эксплуатационный срок и отличный внешний вид.
• Опора может быть дополнительно окрашена в цвета по палитре RAL при заказе.

Установка опор НФК

• Опора устанавливается на забетонированную закладную деталь (ЗДФ, АЗДФ, поставляется отдельно) с помощью 4-х болтов (М16-М30, см. таблицу).
• Типовые закладные детали фундаменты приведены в таблице, проектирование фундамента осуществляется с учетом с учетом особенностей грунта, климатических условий, ветрового района и других факторов силами проектных организаций.
• Кабель подводится подземным способом через сквозное окно в закладной детали фундамента.
• Светильники и прожекторы размещаются с помощью кронштейна соответствующего типа с заходящей трубой и фланцевым опорным кольцом. Светильник может быть установлен непосредственно на вершину опоры при условии совпадения посадочных диаметров.
• Расчёт параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации.

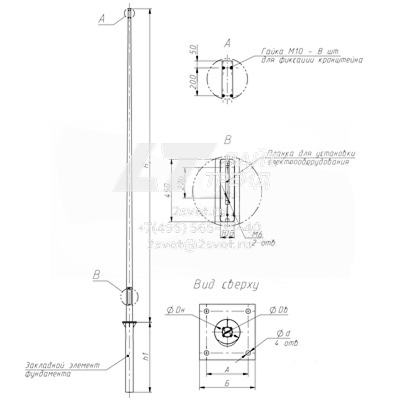

Основные узлы опор НФК

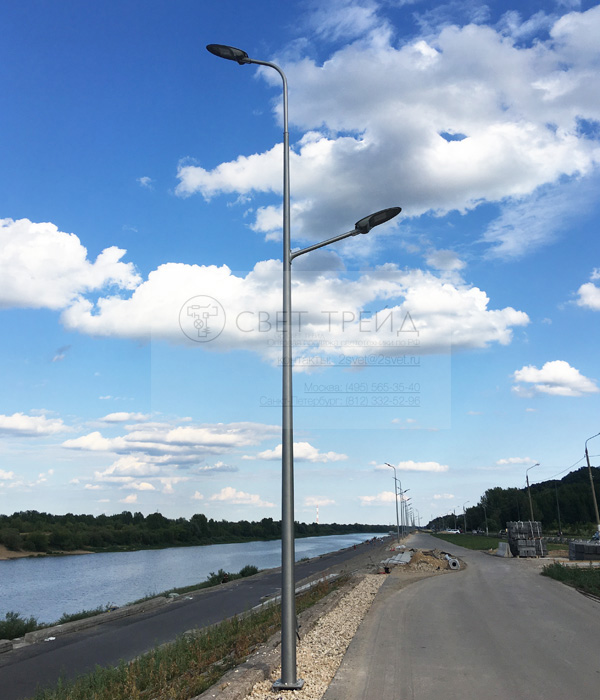

Применение опор НФК для освещения набережной
