ОС: опора силовая трубчатая

Главная > Продукция > Опоры и мачты освещения > ОС: опора силовая трубчатая

силовая опора ос

Технические характеристики ОС:

Высота опоры: от 8,0 до 11 м (см. таблицу)
Нагрузка СИП, P, кг: 300-1300
Материал: сталь, толщиной 7-10 мм
Тип опоры: силовая, трубчатая
Толщина стенки трубы, мм: 6(8)
Тип покрытия: горячее цинкование в соответствии с ГОСТ 9.307–89
Тип кронштейнов: с обечайкой
Климатические районы: II4...II11 по ГОСТ 16350
Ветровая активность: с I по VII по СП 20.13330.2011
Воздействия внешней среды: СНиП 2.03.11

Применение: Функциональное наружное освещение с воздушной протяжкой кабеля. Размещение СИП и линий электропередач на открытых пространствах

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание ОС

ОС: силовая опора – типовое обозначение осветительных опор, предназначенных для воздушной подводки питающего кабеля к светильникам, а также способные нести линии СИП различной нагрузки. Опоры этого типа также традиционно называют опорами Мосгортранс, в силу их широкого применения в транспортной инфраструктуре и возможности размещения контактной сети для городского электротранспорта. Такие опоры также могут обозначаться ОТС в силу своей трубчатой конструкции. Среди преимуществ опор типа ОС, обеспечившим им наибольшую популярность и распространение, можно выделить простоту и надежность их конструкции, быстрые сроки производства, длительная продолжительность эксплуатации.

см. также несиловые граненые опоры ОГК

Основные узлы ОС:

Крепление оголовника со светильниками к ОС Крепление СИП к ОС Основание ОС с декоративным цоколем Линия СИП на опорах типа ОС
Крепление оголовника со светильниками к ОС Крепление СИП к ОС с помощью хомутов Основание ОС с декоративным цоколем Линия СИП на опорах типа ОС

Конструкция ОС:

  • ОС - осветительная опора, состоящая из стальных бесшовных труб различного диаметра, составляющих единый столб. Как правило, ОС имеет двухсекционную конструкцию: труба в основании, имеющая больший диаметр для устойчивости и прочности, переходит в трубу меньшего диаметра, предназначенную для размещения СИП, и заканчивающаяся у вершины посадочным местом для консольных кронштейнов под световые приборы.
  • В зависимости от диаметра используемых труб, толщины стальных стенок этих труб, опоры приобретают соответствующую допустимую нагрузку для воздушной прокладки кабеля, находящуюся в пределах 0,3 - 1,3 тонны. Конструкция опор ОС может предусматривать подземную прокладку кабеля, с подводом его к светильников внутри ствола опоры. Для этих целей в нижней части опоры предусматривается ревизионное окно, закрывающееся антивандальным лючком. Модификация 01 - без лючка. Модификация 02- с лючком.
  • Силовые опоры ОС для максимального увеличения эксплуатационного срока обрабатываются методом горячего цинкования в соответствии с ГОСТ 9.307–89. Цинкование является отличным антикоррозийным покрытием, позволяющим надежно защитить металл в стволе опоры от негативного воздействия факторов окружающей среды. Кроме того, оцинкованные опоры приобретают приятный внешний вид, идеально вписывающийся в городскую эстетику.

Схема опор ОС

Схема фланцевой силовой опоры ос Схема вкапываемой силовой опоры ос
Схема фланцевой силовой опоры ОС Схема вкапываемой силовой опоры ОС(вк)

Таблица технических параметров фланцевых опор ОС

Обозначение P, кг Размеры, мм вес опоры,
кг
К Тип ЗДФ
H h D1 D2
ОС-0,3-8,0 300 8000 4000 219 159 249 О2 ЗДФ-219x6-2.5-495x16-6x24-420
ОС-0,3-8,5 300 8500 4000 219 159 264 О2 ЗДФ-219x6-2.5-495x16-6x24-420
ОС-0,3-9,0 300 9000 4500 219 159 281 О2 ЗДФ-219x6-2.5-495x16-6x24-420
ОС-0,3-10,0 300 10000 4250 219 159 317 О2 ЗДФ-219x6-2.5-495x16-6x24-420
ОС-0,3-11,0 300 11000 5250 219 159 344 О2 ЗДФ-219x6-3.0-495x16-6x27-420
ОС-0,4-8,0 400 8000 4000 219 168 254 О2 ЗДФ-219x6-2.5-495x16-6x24-420
ОС-0,4-8,5 400 8500 4000 219 168 270 О2 ЗДФ-219x6-2.5-495x16-6x24-420
ОС-0,4-9,0 400 9000 4500 219 168 281 О2 ЗДФ-219x6-2.5-495x16-6x24-420
ОС-0,4-10,0 400 10000 4250 219 168 314 О2 ЗДФ-219x6-2.5-495x16-6x24-420
ОС-0,4-11,0 400 11000 5250 219 168 339 О2 ЗДФ-219x6-3.0-495x16-6x27-420
ОС-0,7-8,0 700 8000 3500 273 219 326 О3 ЗДФ-273x6-2.5-495x16-6x27-420
ОС-0,7-8,5 700 8500 3500 273 219 346 О3 ЗДФ-273x6-2.5-495x16-6x27-420
ОС-0,7-9,0 700 9000 4000 273 219 360 О3 ЗДФ-273x6-2.5-495x16-6x27-420
ОС-0,7-10,0 700 10000 4250 273 219 398 О3 ЗДФ-273x6-3.0-495x16-6x27-420
ОС-0,7-11,0 700 11000 5250 273 219 430 О3 ЗДФ-273x6-3.0-495x16-6x35-420
ОС-1,0-8,0 1300 8000 4250 325 219 407 О3 ЗДФ-325x8-3.0-495x20-6x35-440
ОС-1,0-8,5 1300 8500 5250 325 219 420 О3 ЗДФ-325x8-3.0-495x20-6x35-440
ОС-1,0-9,0 1300 9000 5250 325 219 434 О3 ЗДФ-325x8-3.0-495x20-6x35-440
ОС-1,0-10,0 1300 10000 5250 325 219 496 О3 ЗДФ-325x8-3.0-495x20-6x35-440
ОС-1,0-11,0 1300 11000 5250 325 219 560 О3 ЗДФ-325x8-3.0-495x20-6x35-440


Таблица технических параметров вкапываемых опор ОС

Обозначение P, кг Размеры, мм вес опоры,
кг
К
H h D1 D2
ОС(вк)-0,3-8,0/10,0 300 8000 2000 219 159 249 О2
ОС(вк)-0,3-8,5/10,5 300 8500 2000 219 159 264 О2
ОС(вк)-0,3-9,0/11,0 300 9000 2000 219 159 281 О2
ОС(вк)-0,3-10,0/12,0 300 10000 2000 219 159 317 О2
ОС(вк)-0,4-8,0/10,0 400 8000 2000 219 168 302 О2
ОС(вк)-0,4-8,5/10,5 400 8500 2000 219 168 320 О2
ОС(вк)-0,4-9,0/11,0 400 9000 2000 219 168 334 О2
ОС(вк)-0,4-10,0/12,0 400 10000 2000 219 168 366 О2
ОС(вк)-0,7-8,0/10,0 700 8000 2000 273 219 393 О3
ОС(вк)-0,7-8,5/10,5 700 8500 2000 273 219 410 О3
ОС(вк)-0,7-9,0/11,0 700 9000 2000 273 219 430 О3
ОС(вк)-0,7-10,0/12,0 700 10000 2000 273 219 470 О3
ОС(вк)-1,0-8,0/10,5 1000 8000 2500 325 219 580 О3
ОС(вк)-1,0-8,5/11,0 1000 8500 2500 325 219 620 О3
ОС(вк)-1,0-9,0/11,5 1000 9000 2500 325 219 640 О3
ОС(вк)-1,0-10,0/12,0 1000 10000 2000 325 219 704 О3

P - нагрузка от подвеса СИП
К - типоразмер кронштейна

Установка ОС

  • Наиболее распространенным способ установки силовых опор ОС является их непосредственное вкапывание в грунт, выравнивание и бетонирование. Таким образом, опора имеет надземную и подземные части. Последняя составляет 2-2,5м в зависимости от силовой нагрузки и качества грунта. Также возможна фланцевая установка опор с подпятником на предварительно вкопанную в грунт закладную деталь фундамента, отцентрованную и залитую бетоном
  • Протяжка СИП осуществляется с помощью специальных хомутов
  • Светильники устанавливаются на ОС посредством использования консольных кронштейнов с обечайкой

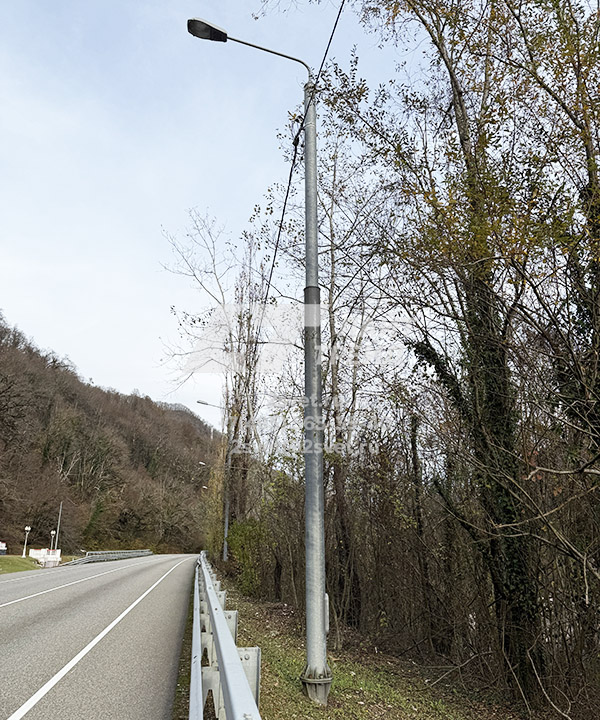

Пример использования опор ОС с воздушной протяжкой СИП для освещения дороги

Пример использования опор ОС с воздушной протяжкой СИП для освещения дороги
