Описание ОСп-0,4-9,0-11,0-ц

ОСп-0,4-9,0-11,0 опора силовая прямостоечная трубчатая высотой 9 метров, предназначенная для установки светильников, а также подвеса линий СИП с максимально допустимой нагрузкой 400кг. Опора имеет подземную (вкапываемую) часть, что подразумевает полностью оцинкованный ствол и отсутствие выступающих крепежных элементов в установленном виде. Следовательно, эксплуатационные и эстетические показатели таких опор весьма высоки. Круглый трубчатый ствол опоры обеспечивает равномерное распределение нагрузок. Опоры ОСп-0,4-9,0-11,0 - популярное средство освещения объектов дорожной инфраструктуры, жилых комплексов и улиц, а также размещения воздушных линий СИП, при использовании в качестве промежуточных с учетом допустимых нагрузок.

Конструкция ОСп-0,4-9,0-11,0-ц

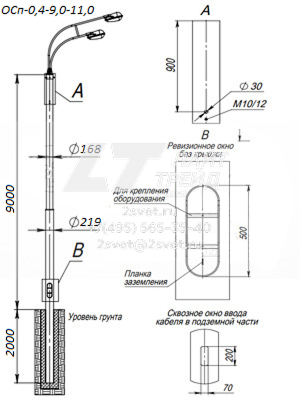

Трубчатые силовые прямостоечные опоры ОСп-0,4-9,0-11,0 изготавливаются из двух стальных электросварных труб разного диаметра с поперечным сварным стыком между ними. Ствол опоры объединяет наземную (8,5м) и подезмную (2,0м) части. Вершина опоры предполагает установку кронштейнов с обечайкой соответствующего диаметра. Антикоррозийное покрытие поры выполнено методом горячего цинкования. Возможно дополнительное окрашивание опор.

Модификации опоры предполагают 2 способа подвода питающего кабеля.

• ОСп-0,4-9,0-11,0-01-ц – воздушный (без лючка)
• ОСп-0,4-9,0-11,0-02-ц – подземный (с лючком и сквозным монтажным окном во вкапываемой части)

Установка ОСп-0,4-9,0-11,0-ц

Опоры ОСп-0,4-9,0-11,0 устанавливаются непосредственно в предварительно подготовленный котлован (глубина, диаметр, наполнение песком, гравием, бетоном определяются проектом в соответствии с особенностями грунта и другими факторами). Мод. 02 предполагает возможность подвода питающего кабеля под землей через сквозное монтажное окно во вкапываемой части опоры, а также установку вводного щитка, автоматов и другого электрооборудования в нише ревизионного окна с антивандальным лючком.
