Описание ОСп-0,7-8,5-10,5-ц

ОСп-0,7-8,5-10,5 опора силовая прямостоечная трубчатая высотой 8,5 метров, предназначенная для установки светильников, а также подвеса линий СИП с максимально допустимой нагрузкой 700кг. Опоры такого типа имеют полностью оцинкованный ствол, объединяющий наземную и подземную части. Такие опоры смотрятся более эстетично и не подвержены коррозии. Несущие способности опор ОСп-0,7-8,5-10,5 позволяют использовать их в качестве промежуточных, концевых или угловых при поддержке СИПа на различных участках воздушных линий электропередач, а также размещать большое количество светильников и другого оборудования (стенды, баннеры, солнечные батареи, системы видеонаблюдения и т.п.) при использовании в качестве световых.

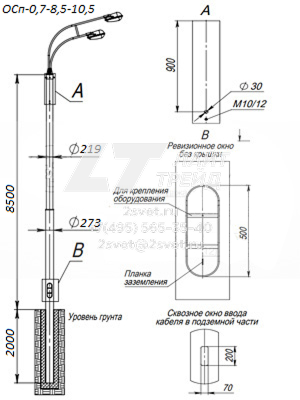

Конструкция ОСп-0,7-8,5-10,5-ц

Трубчатые силовые прямостоечные опоры ОСп-0,7-8,5-10,5 изготавливаются из двух стальных электросварных труб разного диаметра с поперечным сварным стыком между ними. Ствол опоры объединяет наземную (8,5м) и подезмную (2,0м) части. Вершина опоры предполагает установку кронштейнов с обечайкой соответствующего диаметра. Антикоррозийное покрытие поры выполнено методом горячего цинкования. Возможно дополнительное окрашивание опор.

Модификации опоры предполагают 2 способа подвода питающего кабеля.

• ОСп-0,7-8,5-10,5-01-ц – воздушный (без лючка)
• ОСп-0,7-8,5-10,5-02-ц – подземный (с лючком и сквозным монтажным окном во вкапываемой части)

Установка ОСп-0,7-8,5-10,5-ц

Опоры ОСп-0,7-8,5-10,5 устанавливаются непосредственно в предварительно подготовленный котлован (глубина, диаметр, наполнение песком, гравием, бетоном определяются проектом в соответствии с особенностями грунта и другими факторами). Мод. 02 предполагает возможность подвода питающего кабеля под землей через сквозное монтажное окно во вкапываемой части опоры, а также установку вводного щитка, автоматов и другого электрооборудования в нише ревизионного окна с антивандальным лючком.
