Опоры силовые трубчатые фланцевые СФ

Технические характеристики опор СФ

Высота опоры: от 8,5 до 11 м (см. таблицу)
Материал: стальной трубный прокат
Тип опоры: силовая, трубчатая, фланцевая
Тип покрытия: горячее цинкование


Условные обозначения на схеме:

  • P - максимальная боковая нагрузка в верхней части опоры;
  • D1 - нижний диаметр;
  • D2 - верхний диаметр;
  • H - надземная высота опоры;
  • h - высота подземной части опоры;
Применение: используется для размещения воздушных линий самонесущих изолированных проводов (СИП), а также для размещения светильников в целях освещения улиц и дорог с высокой, средней и низкой интенсивностью движения, территорий дворов и микрорайонов, АЗС, парковок и автостоянок с возможностью воздушной подводка кабеля

Производитель: Opora Engineering, Россия

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание опор СФ

СФ - силовые трубчатые фланцевые опоры, предназначенные для поддержки воздушных линий электропередач с самонесущими изолированными проводами (СИП), а также установки светильников в целях утилитарного уличного освещения. Благодаря высоким несущим способностям эти опоры также могут быть использованы для крепления тросов с дорожными знаками, установки рекламных конструкций, баннеров, растяжек. Круглое сечение ствола обеспечивает максимально равномерное распределение нагрузок по стволу опоры, а фланцевое основание позволяет точно регулировать ось опоры при установке, и в случае необходимости осуществлять ее демонтаж. Силовые трубчатые опоры СФ характеризуются двумя основными параметрами, к которым предъявляются требования эксплуатации: наземная высота, определяющая высоту размещения СИПа и установки светильников (м), а также силовая (боковая статическая) нагрузка – максимальное горизонтальное усилие в верхней точке опоры (кг). Параметры опор подбираются под условия эксплуатации: ветровой район, особенности грунта, возможное обледенение и налипание снега, рельеф местности, вес СИПа, расстояние между опорами, позиция опоры в цепи (концевая, промежуточная, анкерная, угловая, ответвительная).

см. также силовые трубчатые опоры СП

Конструкция опор СФ

  • Опора изготавливается из высококачественного трубного стального проката разного диаметра. В соответствии с требованиями проекта используются бесшовные трубы или трубы с одним продольным сварным швом, выполненным на линии автоматической сварки.
  • В основании опоры предусмотрен усиленный круглый фланец с 8 или12 отверстиями для крепления к закладной детали фундамента.
  • Опора СФ поставляется в двух модификациях: с воздушной подводкой кабеля, для чего в верхней части опоры предусмотрено сквозное отверстие (исп. 01 – без лючка); и с подземной прокладкой кабеля, для чего в нижней части ствола опор предусматривается усиленное ревизионное окно с лючком (исп. 02 - с лючком).
  • Опора имеет антикоррозийную защиту, выполненную способом горячего цинкования.
  • Возможно дополнительное окрашивание (эмаль, порошковое окрашивание) по палитре RAL.

Установка опор СФ

  • Опора устанавливается на предварительно смонтированный железобетонный фундамент с ЗДФ либо АЗДФ с помощью 8 или 12 болтов (М20-М30, см. таблицу).
  • Типовые закладные детали фундамента приведены в таблице. Проектирование фундамента осуществляется с учетом особенностей грунта, климатических условий, ветрового района и других факторов силами проектных организаций.
  • Питающий кабель подводится подземным способом через сквозное окно в закладной детали фундамента либо воздушным способом через сквозное отверстие в верхней части опоры.
  • Подвес СИПа осуществялется с помощью специальной арматуры (заказывается отдельно).
  • Кронштейн для светильников устанавливается на вершину опоры с обечайкой и заходящей трубой, фиксируется зажимными болтами. Возможно использование приставных кронштейнов с хомутами.
  • Для разведения кабеля, установки вводных щитков и других электрокомплектующих в нижней части опоры (500мм от фланца) предусмотрена ниша с монтажной планкой и точкой заземления (болт М10), закрытая антивандальным лючком.

Основные узлы опор СФ

крепление кронштейна подвес сип Фланцевое соединение Окно ЗДФ для вывода кабеля
Крепление кронштейна Подвес СИП Фланцевое соединение Окно ЗДФ для вывода кабеля

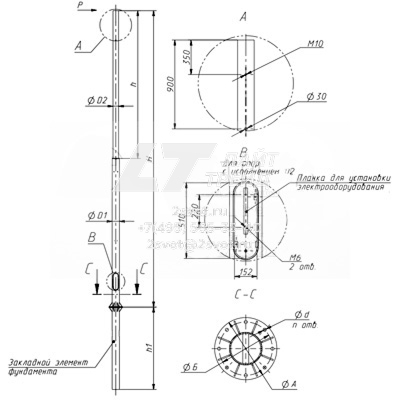

Схема опор СФ с габаритными размерами

габаритные размеры СФ

Таблица технических параметров опор СФ

Наименование опоры Масса опоры, кг * P, кг K ЗДФ Размеры, мм (смотри схему опоры)
H h D1 D2 L d n А Б
СФ-300-8,5-01**-ц 308 400 О2 ЗФ-20/8/Д360-2,5-б 8500 2500 219 168 4500 22 8 420 360
СФ-400-8,5-01**-ц 367 400 О2 ЗФ-20/8/Д360-2,5-б 8500 2500 219 168 4500 22 8 420 360
СФ-400-9,0-01**-ц 389 400 О2 ЗФ-20/8/Д360-2,5-б 9000 2500 219 168 4520 22 8 420 360
СФ-400-11,0-01**-ц 421 400 О2 ЗФ-24/8/Д360-2,5-б 11000 2500 273 219 7000 27 8 420 360
СФ-700-8,5-01**-ц 468 700 О3 ЗФ-20/12/Д372-2,5-б 8500 2500 273 219 5000 22 12 420 372
СФ-700-9,0-01**-ц 489 700 О3 ЗФ-20/12/Д372-2,5-б 9000 2500 219 168 4520 22 12 420 372
СФ-700-11,0-01**-ц 533 300 О3 ЗФ-30/8/‚Д360-3,0-б 11000 3000 273 219 5250 30 8 460 360

______

* - Масса опоры, кг *(без учета покрытия, доп. оборудования)
P - максимальная боковая нагрузка в верхней части опоры. см. ветровые зоны (справочная информация)
S - толщина стали в стенке опоры
K - обозначение установочного места для кронштейна;
H - надземная высота опоры;
h - высота подземной части опоры;
D1 - нижний диаметр;
D2 - верхний диаметр;
d - диаметр отверстия во фланце под анкерный болт;
n - количество отверстий под анкерные болты;
А - размер фланца;
Б - расстояние между анкерными болтами.

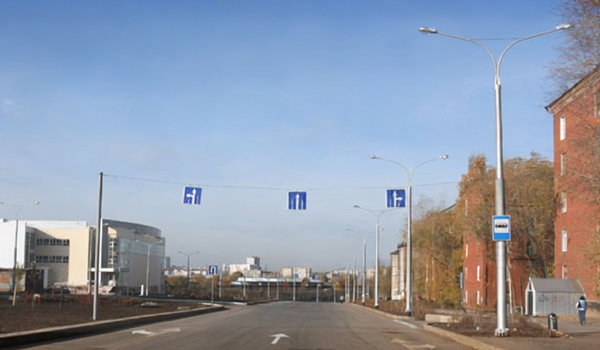

Применение опор СФ для освещения автомобильной дороги

Применение опор СФ
