Опоры контактной сети ТФ

Технические характеристики опор ТФ

Высота опоры: 9м
Несущие способности, кг: от 700 до 3000
Материал: стальной трубный прокат
Тип опоры: силовая, трубчатая, фланцевая
Тип покрытия: горячее цинкование
Нижний диаметр: см. таблицу
Верхний диаметр: (см. таблицу)

Применение: поддержка контактной сети городского наземного электротранспорта (трамвай, троллейбус), а также подвес СИП и установка светильников уличного освещения

Производитель: Opora Engineering, Россия

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание опор ТФ

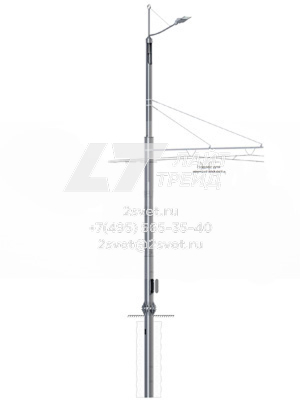

ТФ – опора контактной сети фланцевая трубчатая, предназначена для прокладки контактных линий городского наземного электротранспорта (трамвай, троллейбус), а также подвеса СИП и установки светильников уличного освещения. Опора позволяет размещать несущие и фиксирующие подвесы, кронштейны, консоли, анкеровки и грузокомпенсации контактных сетей. Благодаря высоким несущим способностям такие опоры также успешно справляются с задачей размещения другого тяжелого габаритного оборудования, например, светофоров и другого светосигнального оборудования, рекламных и информационных щитов, шкафов управления освещением и т.п. Типовая высота 9 метров является оптимальной для размещения линий сип, а также организации эффективного уличного освещения. Бесшовные трубы из высокосортовой стали гарантируют максимально возможные несущие способности с равномерным распределением изгибающих нагрузок по стволу опоры. Фланцевое исполнение обеспечивает возможность точной регулировки оси опоры. А горячее цинкование делает возможным длительную (до 40 и более лет) службу изделия с сохранением практически первозданного внешнего вида.

см. также трубчатые опоры контактной сети ТП

Конструкция опор ТФ

Опора изготавливается из высококачественного трубного стального проката. В соответствии с требованиями проекта используются бесшовные трубы или трубы с одним продольным сварным швом, выполненным на линии автоматической сварки. В основании опоры предусмотрен усиленный круглый фланец с 12ю отверстиями для крепления к закладной детали фундамента. В нижней частит опоры предусмотрено ревизионное окно с антивандальными лючком для размещения там вводных щитков, монтажных планок, автоматов и других электрокомплектующих, необходимых для подключения светильников. В верхней части опоры предусмотрено сквозное отверстие для воздушной прокладки кабеля. Опора имеет антикоррозийную защиту, выполненную способом горячего цинкования. Возможно дополнительное окрашивание (эмаль, порошковое окрашивание) по палитре RAL.

Установка опор ТФ, размещение контактной сети и светильников

Опора устанавливается на предварительно смонтированный железобетонный фундамент с ЗДФ (рекомендуемый тип ЗДФ приведен в таблице), либо АЗДФ. Размещение кабеля контактной сети на опоре осуществляется посредством выносной консоли, либо на тросах. Консоль, трос и арматура для их установки заказывается отдельно. Питание светильников, осуществляется путем подземного или воздушного подвода кабеля. Кронштейн для светильников устанавливается на вершину опоры с обечайкой и заходящей трубой, фиксируется зажимными болтами. Возможно использование приставных кронштейнов с хомутами.

Габаритные размеры опор ТФ

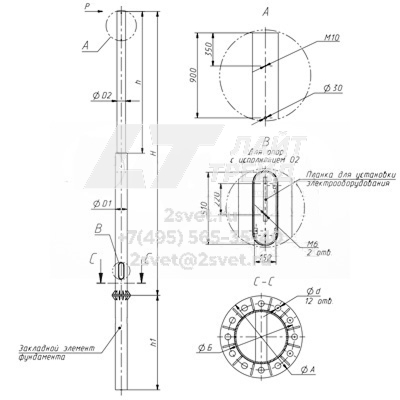

схема опор ТФ с размерами



Таблица технических параметров опор ТФ

Наименование опоры Масса, кг* P, кг K ЗДФ Размеры, мм (смотри схему опоры)
H h h1 D1 D2 dх12 А Б
ТФ-700-9,0-01**-ц 553 700 О3 ЗФ-30/12/Д380-2,5-б 9000 2500 2500 299 219 М30 480 380
ТФ-1000-9,0-01**-ц 634 1000 О3 ЗФ-30/12/Д440-3,0-б 9000 3500 3000 325 219 М30 550 440
ТФ-1300-9,0-01**-ц 724 1300 О4 ЗФ-36/12/Д470-3,0-б 9000 4500 3000 377 273 М36 590 470
ТФ-1500-9,0-01**-ц 766 1500 О4 ЗФ-36/12/Д540-3,0-б 9000 4000 3000 377 273 М36 670 540
ТФ-1800-9,0-01**-ц 884 1800 О5 ЗФ-36/12/Д560-3,0-б 9000 5000 3000 426 325 М36 690 560
ТФ-2000-9,0-01**-ц 944 2000 О5 ЗФ-36/12/Д560-3,0-б 9000 4500 3000 426 325 М36 690 560
ТФ-2200-9,0-01**-ц 955 2200 О4 ЗФ-36/12/Д560-3,0-б 9000 2500 3000 426 273 М36 690 560
ТФ-2500-9,0-01**-ц 1050 2500 О5 ЗФ-36/12/Д620-3,5-б 9000 2500 3500 426 325 М36 750 620
ТФ-3000-9,0-01**-ц 1278 3000 *** ЗФ-36/12/Д670-3,5-б 9000 2500 3500 426 377 М36 800 670

______
* полная масса опоры, кг с учетом покрытия
** cпособ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – подземный (увеличение указанной массы на 5 кг);
*** кронштейн изготавливается по индивидуальному заказу с обечайкой на трубу диаметром 377 мм;
См. ветровые зоны (справочная информация);
Р - макс. горизонтальное усилие в точке опоры на высоте H1;
K - обозначение установочного места для кронштейна;
H - надземная высота опоры;
h - вылет верхней трубы опоры;
h1 - длина закладной детали;
D1 - нижний диаметр;
D2 - верхний диаметр;
d - диаметр отверстия во фланце под анкерный болт;
n - количество отверстий под анкерные болты;
А - размер фланца;
Б - расстояние между анкерными болтами.
