Высота опоры: 9м
Несущие способности, кг: от 700 до 3000
Материал: стальной трубный прокат
Тип опоры: силовая, трубчатая, прямостоечная
Тип покрытия: горячее цинкование
Нижний диаметр: см. таблицу
Верхний диаметр: (см. таблицу)
Применение: поддержка контактной сети городского наземного электротранспорта (трамвай, троллейбус), а также подвес СИП и установка светильников уличного освещения
Производитель: Opora Engineering, Россия
Цена: Звоните! +7(495)565-35-40 E-mail:2svet@2svet.ru |
Описание опор ТП

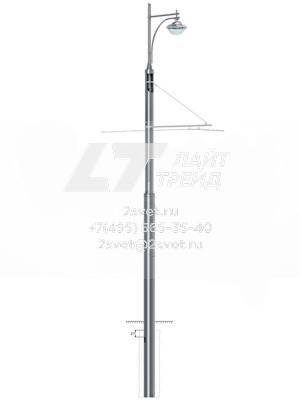

ТП – опора контактной сети прямостоечная трубчатая, предназначена для прокладки контактных линий городского наземного электротранспорта, а также подвеса СИП и установки светильников для целей уличного освещения. Опора соответствует условиям эксплуатирующих организаций городского электрифицированного транспорта (трамвай, троллейбус), позволяет размещать несущие и фиксирующие подвесы, кронштейны, консоли, анкеровки и грузокомпенсации контактных сетей. Несущие способности опор ТП также позволяют размещать на них дополнительное оборудование: шкафы управления освещением, рекламные и информационные табло, светофоры, дорожные знаки на растяжках и т.п. Главное преимущество опор ТП – максимально равномерное распределение изгибающих нагрузок по стволу опоры. Это обеспечивается применением бесшовных труб из высокосортовой стали и прямостоечной конструкцией, связанной с отсутствием сварных элементов. Горячее цинкование опор обеспечивает длительный срок службы и практически первозданный внешний вид.
см. также граненые опоры контактной сети ТФГ |
Конструкция опор ТП
Опора изготавливается из высококачественного трубного стального проката. В соответствии с требованиями проекта используются бесшовные трубы или трубы с одним продольным сварным швом, выполненным на линии автоматической сварки. Ствол опоры объединяет подземную (вкапываемую) и наземную части. В нижней частит опоры предусмотрено ревизионное окно с антивандальными лючком для размещения там вводных щитков, монтажных планок, автоматов и других электрокомплектующих, необходимых для подключения светильников. В верхней части опоры предусмотрено сквозное отверстие для воздушной прокладки кабеля. Опора имеет антикоррозийную защиту, выполненную способом горячего цинкования. Возможно дополнительное окрашивание (эмаль, порошковое окрашивание) по палитре RAL.
Установка опор ТП, размещение контактной сети и светильников
Опора устанавливается непосредственно в грунт, центрируется и бетонируется. Размещение кабеля контактной сети на опоре осуществляется посредством выносной консоли, либо на тросах. Консоль, трос и арматура для их установки заказывается отдельно. Питание светильников, осуществляется путем подземного или воздушного подвода кабеля. Кронштейн для светильников устанавливается на вершину опоры с обечайкой и заходящей трубой, фиксируется зажимными болтами. Возможно использование приставных кронштейнов с хомутами.
Габаритные размеры опор ТП

|
Таблица технических параметров опор ТП
| Наименование опоры |
Масса, кг* |
P, кг |
K |

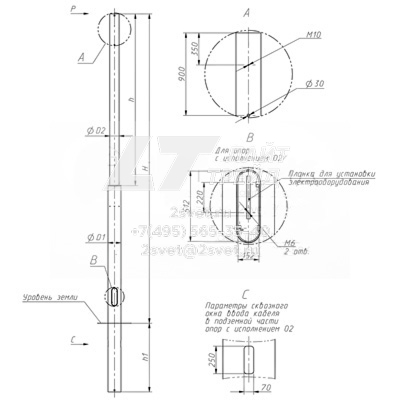

Размеры, мм (смотри схему опоры) |
| H |
h |
h1 |
D1 |
D2 |
| ТП-700-9,0/11,5-01**-ц |
682 |
700 |
О3 |
9000 |
2500 |
2500 |
299 |
219 |
| ТП-1000-9,0/11,5-01**-ц |
779 |
1000 |
О3 |
9000 |
3500 |
2500 |
325 |
219 |
| ТП-1300-9,0/11,5-01**-ц |
895 |
1300 |
О4 |
9000 |
4500 |
2500 |
377 |
273 |
| ТП-1500-9,0/11,5-01**-ц |
911 |
1500 |
О4 |
9000 |
4000 |
2500 |
377 |
273 |
| ТП-1800-9,0/11,5-01**-ц |
1062 |
1800 |
О5 |
9000 |
5000 |
2500 |
426 |
325 |
| ТП-2000-9,0/11,5-01**-ц |
1148 |
2000 |
О5 |
9000 |
4500 |
2500 |
426 |
325 |
| ТП-2200-9,0/11,5-01**-ц |
1159 |
2200 |
О4 |
9000 |
2500 |
2500 |
426 |
273 |
| ТП-2500-9,0/11,5-01**-ц |
1216 |
2500 |
О5 |
9000 |
2500 |
2500 |
426 |
325 |
| ТП-3000-9,0/11,5-01**-ц |
1473 |
3000 |
*** |
9000 |
2500 |
2500 |
426 |
377 |
______
* полная масса опоры, кг с учетом покрытия
**
cпособ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – подземный (увеличение указанной массы на 5 кг);
*** кронштейн изготавливается по индивидуальному заказу с обечайкой на трубу диаметром 377 мм;
См. ветровые зоны (справочная информация);
Р - макс. горизонтальное усилие в точке опоры на высоте H1;
K - обозначение установочного места для кронштейна;
H - надземная высота опоры;
h - вылет верхней трубы опоры;
h1 - длина подземной части опоры;
D1 - нижний диаметр;
D2 - верхний диаметр;
d - диаметр отверстия во фланце под анкерный болт;
n - количество отверстий под анкерные болты;
А - размер фланца;
Б - расстояние между анкерными болтами. |
