ТФГ – опора контактной сети фланцевая граненая

Главная > Продукция > Опоры и мачты освещения > Опоры освещения > Опоры контактной сети граненые ТФГ

Технические характеристики опор ТФГ

Высота опоры: от 9 до 10 м (см. таблицу)
Несущие способности, кг: от 700 до 3000
Материал: сталь
Тип опоры: граненая, коническая, силовая
Тип покрытия: горячее цинкование
Нижний диаметр: см. таблицу
Верхний диаметр: (см. таблицу)

Применение: поддержка контактной сети городского наземного электротранспорта (трамвай, троллейбус), а также подвес СИП и установка светильников уличного освещения

Производитель: Opora Engineering, Россия

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание опор ТФГ

ТФГ – опора контактной сети фланцевая граненая, предназначена для прокладки контактных линий городского наземного электротранспорта (трамвай, троллейбус), а также подвеса СИП и установки светильников уличного освещения. Также эти опоры могут использоваться для размещения другого тяжелого и габаритного оборудования (дорожные знаки и светофоры, рекламные и информационные баннеры, флаги, растяжки и др.). Опоры поставляются в двух исполнениях по высоте – 9 или 10 метров, и с разными показателями боковой статической нагрузки (от 700кг до 3000кг). Выбор опор осуществляется в соответствии с задачами размещения линий проводов и освещения, климатическими особенностями региона установки и другими условиями эксплуатации. Многогранная коническая конструкция опор и высокосортная листовая сталь в качестве материала изготовления обеспечивает относительно небольшой вес изделия при обеспечении требуемых несущих способностей, а горячее цинкование поверхности обеспечивает длительный эксплуатационный срок. Кроме того, такие опоры имеют более презентабельный и современный внешний вид, что особенно актуально при организации дорожной сети развитых городов.

см. также трубчатые опоры контактной сети ТФ

Конструкция опор ТФГ

Опора изготавливается из листовой стали методом гибки с автоматической сваркой швов и имеет восьмигранную коническую форму. Марка и толщина стали, параметры основания и вершины подбираются в соответствии с требуемыми несущими способностями и климатическими условиями. В основании опоры предусмотрен усиленный круглый фланец с 12ю отверстиями для крепления к закладной детали фундамента. В нижней частит опоры предусмотрено ревизионное окно с антивандальными лючком для размещения там вводных щитков, монтажных планок, автоматов и других электрокомплектующих, необходимых для подключения светильников. В верхней части опоры предусмотрено сквозное отверстие для воздушной прокладки кабеля. Опора имеет антикоррозийную защиту, выполненную способом горячего цинкования. Возможно дополнительное окрашивание (эмаль, порошковое окрашивание) по палитре RAL.

Установка опор ТФГ, размещение контактной сети и светильников

Опора устанавливается на предварительно смонтированный железобетонный фундамент с ЗДФ (рекомендуемый тип ЗДФ приведен в таблице), либо АЗДФ. Размещение кабеля контактной сети на опоре осуществляется посредством выносной консоли, либо на тросах. Консоль, трос и арматура для их установки заказывается отдельно. Питание светильников, осуществляется путем подземного или воздушного подвода кабеля. Кронштейн для светильников устанавливается на вершину опоры с заходящей трубой опорным кольцом, фиксируется зажимными болтами. Возможно использование приставных кронштейнов с хомутами.

Габаритные размеры опор ТФГ

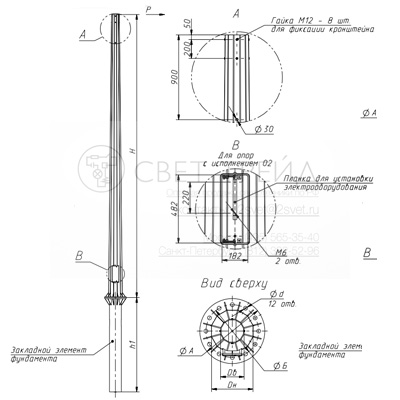

схема опор ТФГ с размерами

Таблица технических параметров опор ТФГ

Наименование опоры	Масса, кг*	P, кг	K	ЗДФ	Размеры, мм (смотри схему опоры)
Наименование опоры	Масса, кг*	P, кг	K	ЗДФ	H	h	Dh	Db	dх12	А	Б
ТФГ-700-9,0-01**-ц	400	700	Ф9, Ф10, Ф15	ЗФ-24/12/Д460-2,5-б	9000	2500	395	150	М24	540	460
ТФГ-700-10,0-01**-ц	528	700	Ф9, Ф10, Ф15	ЗФ-24/12/Д560-2,5-б	10000	2500	390	150	М24	640	560
ТФГ-1000-9,0-01**-ц	476	1000	Ф14, Ф19	ЗФ-30/12/Д510-3,0-б	9000	3000	430	200	М30	620	510
ТФГ-1000-10,0-01**-ц	559	1000	Ф14, Ф19	ЗФ-30/12/Д550-3,0-б	10000	3000	470	200	М30	660	550
ТФГ-1500-9,0-01**-ц	638	1500	Ф11, Ф18	ЗФ-36/12/Д520-3,0-б	9000	3000	425	220	М36	640	520
ТФГ-1500-10,0-01**-ц	747	1500	Ф11, Ф18	ЗФ-36/12/Д560-3,0-б	10000	3000	465	220	М36	680	560
ТФГ-1800-9,0-01**-ц	706	1800	Ф12, Ф17	ЗФ-36/12/Д560-3,0-б	9000	3000	460	250	М36	690	560
ТФГ-1800-10,0-01**-ц	822	1800	Ф12, Ф17	ЗФ-36/12/Д600-3,0-б	10000	3000	500	250	М36	730	600
ТФГ-2000-9,0-01**-ц	749	2000	Ф12, Ф17	ЗФ-36/12/Д600-3,0-б	9000	3000	490	250	М36	730	600
ТФГ-2000-10,0-01**-ц	857	2000	Ф12, Ф17	ЗФ-36/12/Д620-3,5-б	10000	3500	520	250	М36	750	620
ТФГ-2500-9,0-01**-ц	776	2500	Ф12, Ф17	ЗФ-36/12/Д620-3,5-б	9000	3500	520	250	М36	750	620
ТФГ-2500-10,0-01**-ц	918	2500	Ф12, Ф17	ЗФ-36/12/Д670-3,5-б	10000	3500	575	250	М36	800	670
ТФГ-3000-9,0-01**-ц	840	3000	Ф12, Ф17	ЗФ-36/12/Д670-3,5-б	9000	3500	570	250	М36	800	670
ТФГ-3000-10,0-01**-ц	991	3000	Ф12, Ф17	ЗФ-36/12/Д730-3,5-б	10000	3500	630	250	М36	850	730

______
* - Полная масса опоры, кг с учетом покрытия;
** cпособ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – подземный (увеличение указанной массы на 5 кг).;
См. ветровые зоны (справочная информация);
Р - макс. горизонтальное усилие в верхней части опоры;
K - обозначение установочного места для кронштейна;
H - надземная высота опоры;
h - подземная высота опоры;
Dh - нижний диаметр;
Db - верхний диаметр;
d - диаметр отверстия во фланце под анкерный болт;
n - количество отверстий под анкерные болты;
А - размер фланца;
Б - расстояние между анкерными болтами.

Применение опор ТФГ для освещения автомобильной дороги и поддержки контактной сети трамвая

Применение опор ТФГ

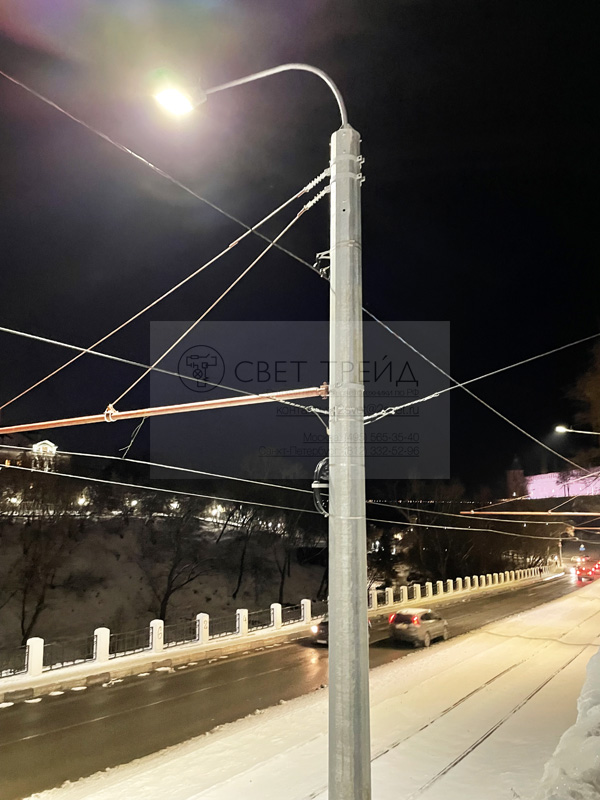

Опора ТФГ применяется в качестве промежуточной опопры для поддержки контактной сетитрамвая. Контактная сети крепится к выносной консоли, закрепленной с помощью специальной арматуры. Также опора служит для поддержки линии СИП и крепления троса с дорожным знаком. Светодиодный светильник размещен на вершине опоры с помощью консольного радиусного кронштейна с опорным кольцом увеличенного диаметра и заходящей трубой, фиксируется зажимными болтами.
